Drehantrieb für Zonenventile mit Weitbereichsspannung 100…240 V AC

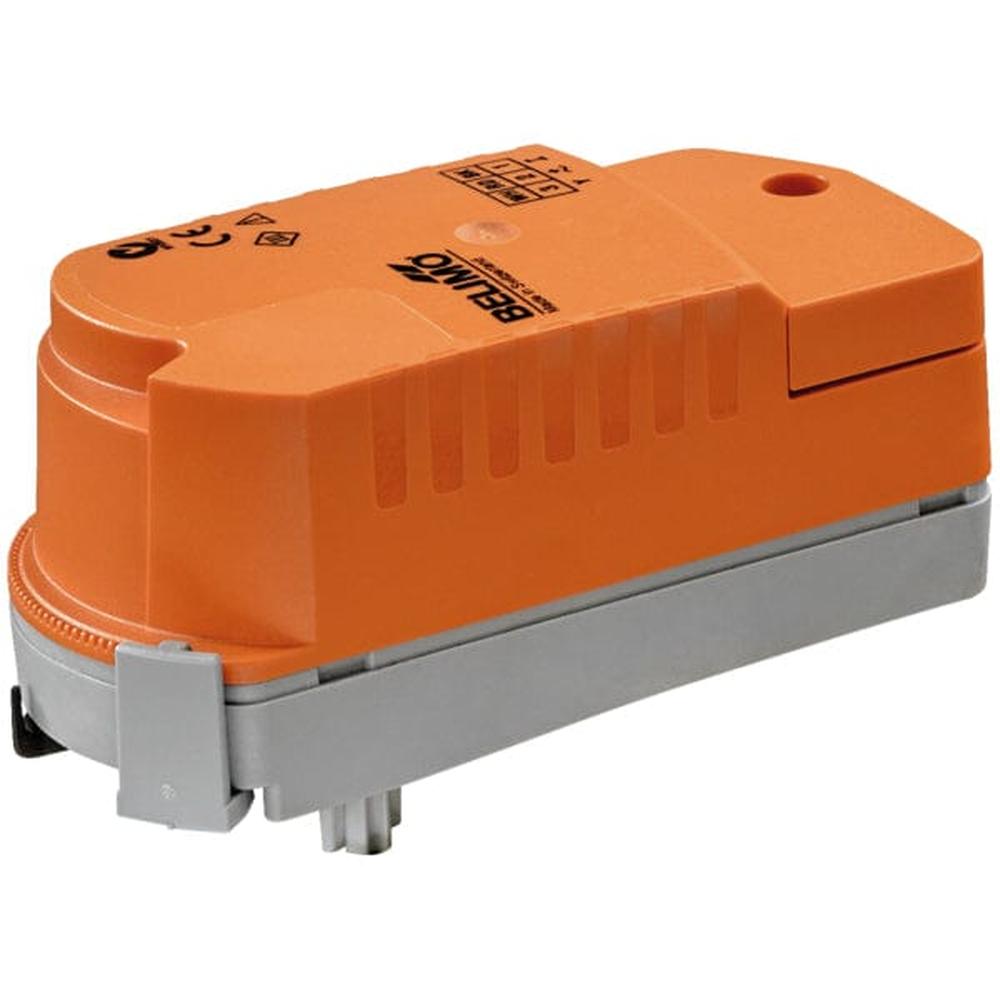

Der CQK230A-T ist ein Drehantrieb mit Notstellfunktion (ZoneTight) für Zonenventile. Er liefert 1 Nm Drehmoment bei einer Nennspannung von AC 100...240 V und wird über ein Auf/Zu-Signal angesteuert. Der Antrieb ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen.
Notstellfunktion mit Kondensatorspeicher
Bei anliegender Spannung positioniert der Antrieb das Ventil und lädt gleichzeitig die integrierten Kondensatoren. Bei einer Spannungsunterbrechung fährt das Ventil mit der gespeicherten Energie in die stromlos geschlossene Notstellposition (NC), unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 1 Sekunde. Nach der Werksauslieferung benötigt der Antrieb für die erste Inbetriebnahme eine Vorladezeit von rund 25 Sekunden. Der Drehwinkel lässt sich über einen Clip in 2,5°-Schritten für die Durchflusseinstellung verändern. Der Antrieb ist überlastsicher und benötigt keine Endschalter.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt als Auf/Zu-Signal, angeschlossen wird über Klemmen.
- Nennspannung AC 100...240 V
- Ansteuerung Auf/Zu
- Leistungsaufnahme im Betrieb 2,5 W, im Halten 0,5 W
- Leistungsverbrauch für die Dimensionierung 5 VA
- Anschluss über Klemmen 2,5 mm² (Kabel ø6,3...6,8 mm, 2-adrig)
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Umgebungstemperatur 5...40°C
Montage auf Zonenventile
Der Antrieb wird werkzeugfrei auf das Ventil aufgesteckt (Schnappmontage), die Montagelage ist in 180°-Schritten wählbar. Zur Handverstellung wird der Antrieb ausgeklickt und die Ventilspindel damit gedreht.
Ausschreibungstext
Drehantrieb mit Notstellfunktion (ZoneTight) für Zonenventile, Drehmoment 1 Nm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu, Laufzeit 75 s/90°, Notstellfunktion stromlos geschlossen (NC) mit Laufzeit 60 s, Schutzart IP40.
