Zonenantrieb mit 2…10-V-Signal und Klemmenanschluss

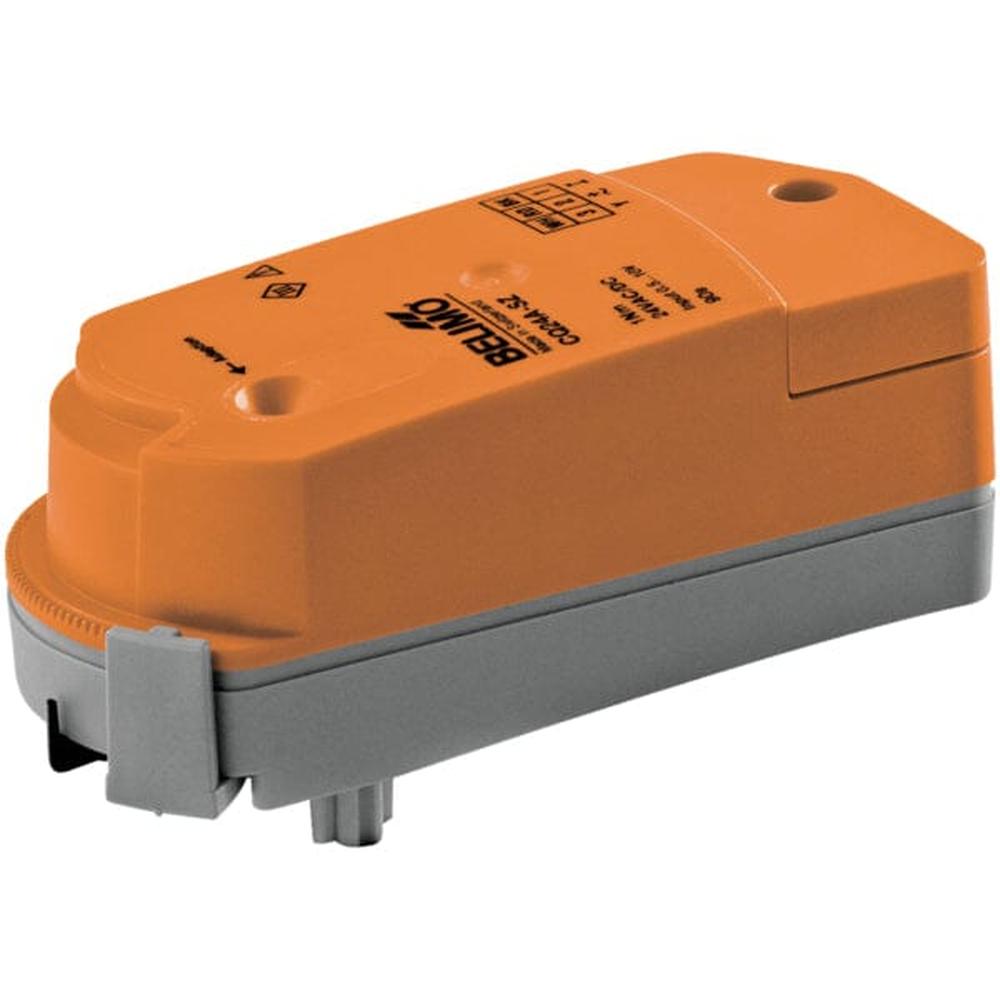

Der CQD24A-SR-T ist ein Drehantrieb der ZoneTight-Baureihe mit 1 Nm Stellmoment für kompakte Zonenventile in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er wird mit AC/DC 24 V versorgt, arbeitet mit einem stetigen 2...10-V-Signal und erreicht eine Laufzeit von 15 s für 90°, bei Schutzart IP40.
Funktionsweise
Der Antrieb wird mit dem Stellsignal Y innerhalb des Arbeitsbereichs angesteuert und fährt auf die vom Signal vorgegebene Stellung.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt über ein stetiges 2...10-V-Gleichspannungssignal, der elektrische Anschluss über Klemmen.
- Spannung: AC/DC 24 V
- Signal: DC 2...10 V
- Leistungsaufnahme Betrieb: 1 W
- Leistungsaufnahme Halten: 0,3 W
- Leistungsverbrauch Dimensionierung: 1,5 VA
- Anschluss: Klemmen 1,5 mm² (Kabel ø6,3...6,8 mm, 4-adrig)
- Laufzeit: 15 s / 90°
- Schutzart: IP40
- Temperaturbereich: 5...40 °C
Montage und Handverstellung
Der Antrieb wird werkzeugfrei von Hand auf das Ventil gesteckt, wobei ausschließlich vertikale Bewegungen zulässig sind. Zur manuellen Verstellung wird der Antrieb ausgeklickt und die Ventilspindel von Hand gedreht.
Ausschreibungstext
Elektromotorischer Zonenantrieb (ZoneTight) für Zonenventile, Stellmoment 1 Nm, Versorgung AC/DC 24 V, Ansteuerung stetig 2...10 V, Laufzeit 15 s/90°, Schutzart IP40, Anschluss über Klemmen.
<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>
<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">1 W</span></td></tr>
<tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">0.3 W</span></td></tr>
<tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">1.5 VA</span></td></tr>
<tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Klemmen 1.5 mm² (Kabel ø6.3...6.8 mm, 4-adrig)</span></td></tr>
<tr><th scope="row">Drehmoment</th><td><span class="st-v">1 Nm</span></td></tr>
<tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">DC 2...10 V</span></td></tr>
<tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Antrieb (ausgeklickt)</span></td></tr>
<tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">15 s / 90°</span></td></tr>
<tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP40</span></td></tr>
<tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">5...40°C [41...104°F]</span></td></tr>
</table>
</div>
</div>
<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>
<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo CQD24A-SR-T</span></li>
</ul>
</div>
<style>
.st-download-links{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-line:rgba(50,41,47,.18);
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);margin:0
}
.st-download-links *{box-sizing:border-box}
.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}
.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}
.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}
.st-download-links .st-dl{
display:inline-flex;align-items:center;gap:10px;max-width:100%;
padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;
color:var(--st-ink);text-decoration:none;
font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;
transition:border-color .15s ease,color .15s ease,background-color .15s ease
}
.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}
.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}
.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}
.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}
.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}
.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}
@media (max-width:480px){
.st-download-links .st-dl-grid{display:block}
.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}
.st-download-links .st-dl-name{flex:1 1 auto}
}
@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}
</style>
<div class="st-download-links">
<div class="st-dl-grid">
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_CQD24A-SR-T_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_CQ_K_..A_-.._installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_CQD24A-SR-T.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität</span><span class="st-dl-fmt">PDF</span></a>
<a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_CQ..-T_EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Umweltdeklaration</span><span class="st-dl-fmt">PDF</span></a>
</div>
</div>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
<li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li>
<li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li>
<li><strong>E-Mail: </strong>info@belimo.de</li>
</ul>
