Zonenantrieb mit Dreipunkt- und Auf/Zu-Ansteuerung

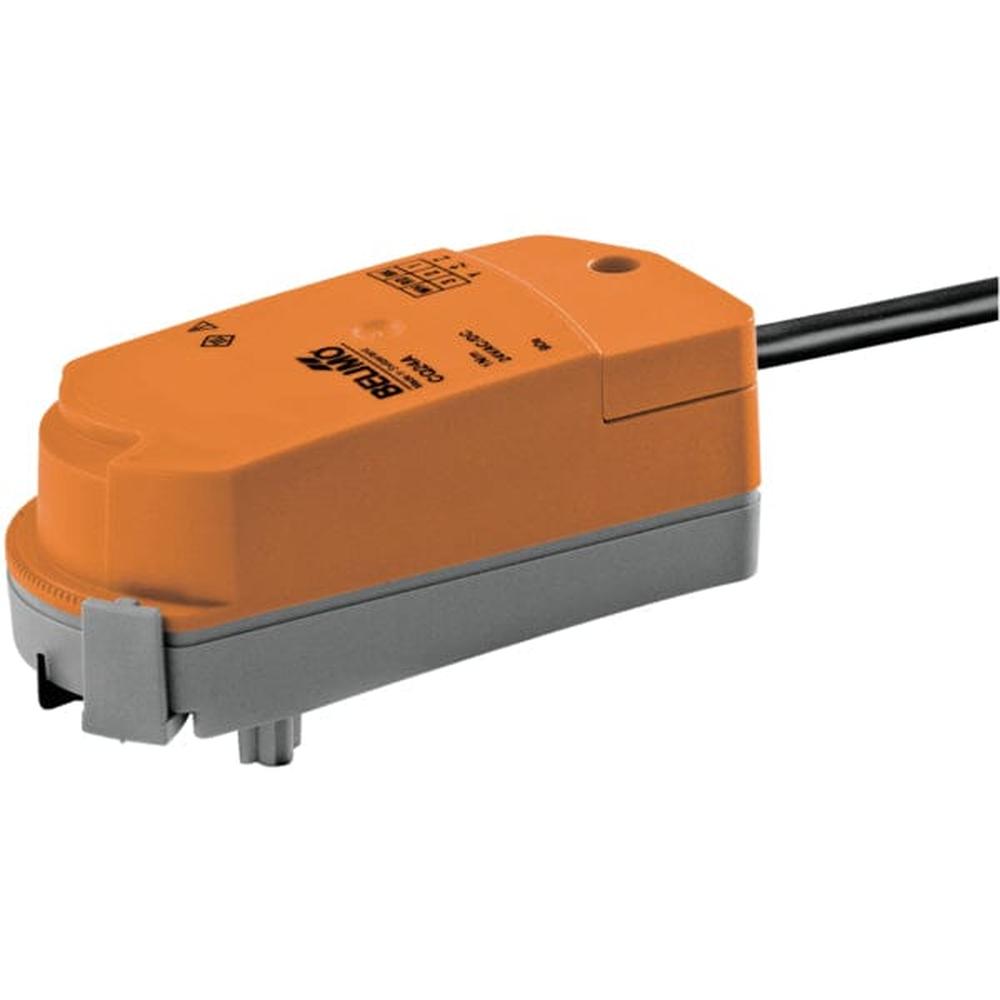

Der CQD24A ist ein Drehantrieb der ZoneTight-Baureihe mit 1 Nm Stellmoment für kompakte Zonenventile in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er wird mit AC/DC 24 V versorgt, per Auf/Zu- oder 3-Punkt-Signal angesteuert und erreicht eine Laufzeit von 15 s für 90°, bei Schutzart IP40.
Funktionssicherheit
Der Antrieb ist überlastsicher, benötigt keine Endschalter und stoppt am Endanschlag automatisch. Der Drehwinkel lässt sich über einen Clip in 2,5°-Schritten begrenzen, um den maximalen Durchfluss des Ventils einzustellen.
Ansteuerung und Anschluss
Die Ansteuerung erfolgt wahlweise als Auf/Zu- oder 3-Punkt-Signal, der elektrische Anschluss über ein fest angeschlagenes Kabel.
- Spannung: AC/DC 24 V
- Signal: Auf/Zu, 3-Punkt
- Leistungsaufnahme Betrieb: 1 W
- Leistungsaufnahme Halten: 0,2 W
- Leistungsverbrauch Dimensionierung: 1,5 VA
- Anschluss: Kabel 1 m, 3x 0,75 mm²
- Laufzeit: 15 s / 90°
- Schutzart: IP40
- Temperaturbereich: 5...40 °C
Montage und Handverstellung
Der Antrieb wird von Hand auf das Ventil gesteckt, wobei ausschließlich vertikale Bewegungen zulässig sind und die Stifte mit den Flanschbohrungen übereinstimmen müssen. Zur manuellen Verstellung wird der Antrieb ausgeklickt und die Ventilspindel von Hand gedreht.
Ausschreibungstext
Elektromotorischer Zonenantrieb (ZoneTight) für Zonenventile, Stellmoment 1 Nm, Versorgung AC/DC 24 V, Ansteuerung Auf/Zu bzw. 3-Punkt, Laufzeit 15 s/90°, Schutzart IP40.
