Zonenventil-Antrieb mit stetiger 0,5...10-V-Ansteuerung

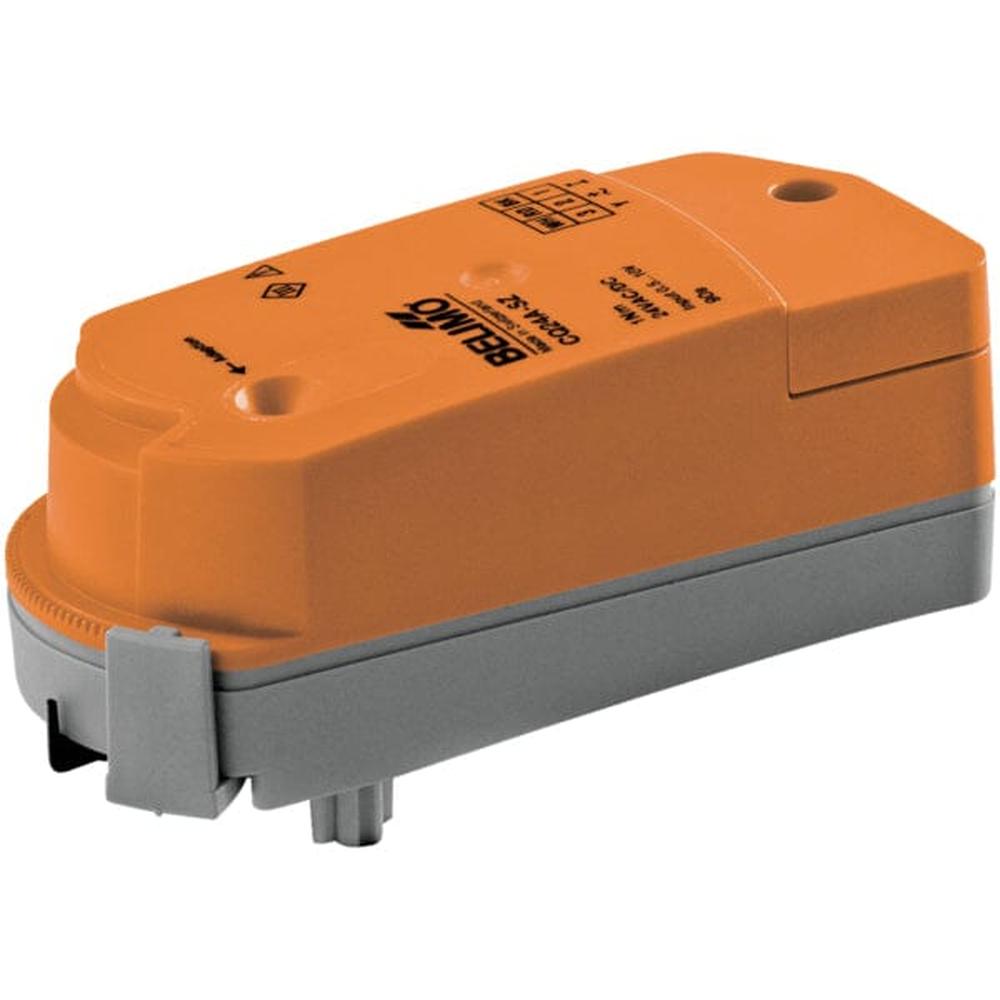

Der CQ24A-SZ-T ist ein kompakter Drehantrieb der ZoneTight-Reihe für Belimo-Zonenventile, Drehmoment 1 Nm. Er wird stetig mit 0,5...10 V angesteuert und eignet sich für Anwendungen mit geringem Platzbedarf, etwa in Fan-Coil-Anlagen.
Stellungsrückmeldung für weitere Antriebe
Die Messspannung U zeigt die Ventilstellung von 0 bis 100 Prozent elektrisch an und dient zugleich als Stellsignal für weitere, nachgeschaltete Antriebe.
Ansteuerung über Klemmenanschluss
Die Versorgung und Ansteuerung erfolgen über einen vieradrigen Klemmenanschluss für Kabel mit einem Durchmesser von 6,3 bis 6,8 mm.
- Spannung: AC/DC 24 V
- Ansteuerung: stetig 0,5...10 V
- Leistungsaufnahme im Betrieb: 0,3 W
- Leistungsaufnahme im Halten: 0,3 W
- Leistungsverbrauch für die Dimensionierung: 0,6 VA
- Laufzeit: 75 s / 90°
- Schutzart: IP40
Werkzeugfreie Schnappmontage mit Handverstellung
Der Antrieb wird werkzeugfrei auf das Zonenventil aufgesteckt, die Einbaulage lässt sich in 180°-Schritten wählen. Zur Handverstellung wird der Antrieb ausgeklickt und die Ventilspindel von Hand gedreht.
Ausschreibungstext
Elektromotorischer Drehantrieb der ZoneTight-Reihe, Drehmoment 1 Nm, Ansteuerung stetig 0,5...10 V, AC/DC 24 V, Schutzart IP40, mit Stellungsrückmeldung und Klemmenanschluss, Fabrikat Belimo, Typ CQ24A-SZ-T.
