Drehantrieb für Zonenventile mit stetiger Ansteuerung und Klemmenanschluss

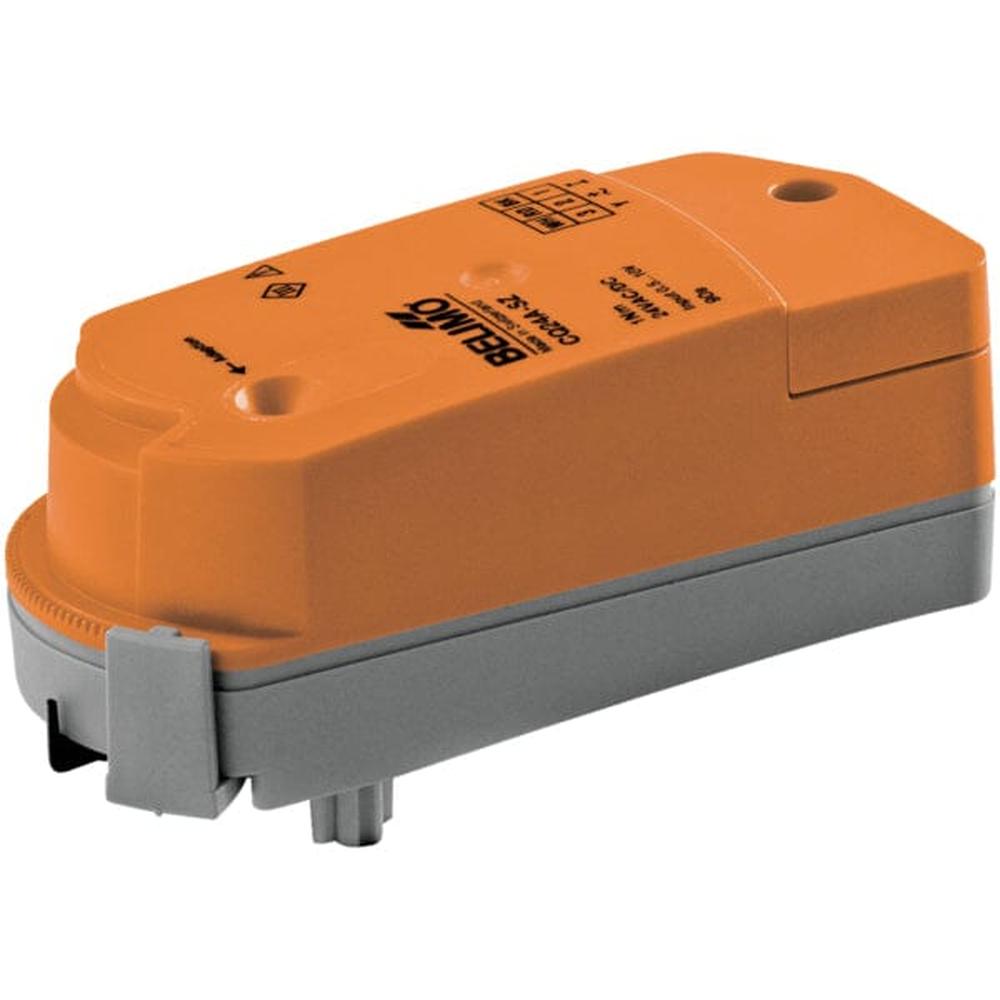

Der CQ24A-SR-T ist ein Drehantrieb für Zonenventile (ZoneTight) mit 1 Nm Drehmoment und Nennspannung AC/DC 24 V. Er wird mit einem Stellsignal Y im Bereich 2...10 V angesteuert und fährt auf die vom Stellsignal vorgegebene Stellung.
Stellungsrückmeldung über die Messspannung
Die Messspannung U zeigt die Ventilstellung elektrisch im Bereich 0...100 % an und kann als Stellsignal für weitere Antriebe genutzt werden. Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen.
Ansteuerung und Klemmenanschluss
Die Speisung erfolgt vom Sicherheitstransformator, ein Parallelanschluss weiterer Antriebe ist unter Beachtung der Leistungsdaten möglich. Der elektrische Anschluss erfolgt über Klemmen mit 1,5 mm² Querschnitt für ein Kabel mit 6,3...6,8 mm Durchmesser.
- Nennspannung AC/DC 24 V
- Ansteuerung stetig 2...10 V
- Drehmoment 1 Nm
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Anschluss über Klemmen 1,5 mm²
- Umgebungstemperatur 5...40 °C
Montage
Die werkzeugfreie Schnappmontage erfolgt durch vertikales Aufstecken auf das Ventil, die Montagelage ist in 180°-Schritten wählbar. Die Handverstellung erfolgt durch Ausklicken des Antriebs, der Drehwinkel lässt sich mittels Clip in 2,5°-Schritten zur Durchflusseinstellung verändern.
Ausschreibungstext
Drehantrieb für Zonenventile (ZoneTight), Drehmoment 1 Nm, Nennspannung AC/DC 24 V, stetige Ansteuerung 2...10 V mit Stellungsrückmeldung, Laufzeit 75 s/90°, Schutzart IP40, Klemmenanschluss.
<style>.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}.st-specs *{box-sizing:border-box}.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}.st-specs .st-sec{margin:0 0 22px}.st-specs .st-sec:last-child{margin-bottom:0}.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}.st-specs table{width:100%;border-collapse:collapse;margin:0}.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}.st-specs td{color:var(--st-muted)}.st-specs .st-v{display:block}.st-specs .st-v+.st-v{margin-top:6px}.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}.st-specs img{max-width:200px;height:auto;margin-top:4px}@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}.st-specs th{margin-bottom:2px}}</style><div class="st-specs"><div class="st-sec"><h3 class="st-sec-title">Technische Daten</h3><table><tr><th scope="row">Spannung AC/DC</th><td><span class="st-v">AC/DC 24 V</span></td></tr><tr><th scope="row">Leistungsaufnahme (Betrieb)</th><td><span class="st-v">0.3 W</span></td></tr><tr><th scope="row">Leistungsaufnahme (Halten)</th><td><span class="st-v">0.3 W</span></td></tr><tr><th scope="row">Leistungsverbrauch Dimensionierung</th><td><span class="st-v">0.6 VA</span></td></tr><tr><th scope="row">Anschluss Speisungssteuerung</th><td><span class="st-v">Klemmen 1.5 mm² (Kabel ø6.3...6.8 mm, 4-adrig)</span></td></tr><tr><th scope="row">Drehmoment</th><td><span class="st-v">1 Nm</span></td></tr><tr><th scope="row">Ansteuerungsart</th><td><span class="st-v">DC 2...10 V</span></td></tr><tr><th scope="row">Handverstellung</th><td><span class="st-v">Mit Antrieb (ausgeklickt)</span></td></tr><tr><th scope="row">Laufzeit (Motor)</th><td><span class="st-v">75 s / 90°</span></td></tr><tr><th scope="row">Schutzklasse</th><td><span class="st-v">IP40</span></td></tr><tr><th scope="row">Umgebungstemperatur</th><td><span class="st-v">5...40°C [41...104°F]</span></td></tr></table></div></div>
<style>.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}.st-lieferumfang *{box-sizing:border-box}.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}</style><div class="st-lieferumfang"><ul class="st-lu-list"><li><span class="st-menge">1x</span><span class="st-artikel">Belimo CQ24A-SR-T</span></li></ul></div>
<style>.st-download-links{--st-accent:#00BAF2;--st-ink:#32292F;--st-line:rgba(50,41,47,.18);display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);margin:0}.st-download-links *{box-sizing:border-box}.st-download-links .st-var+.st-var{margin-top:26px;padding-top:22px;border-top:1px solid rgba(50,41,47,.12)}.st-download-links .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 12px;padding:0;border:0}.st-download-links .st-dl-grid{display:flex;flex-wrap:wrap;gap:9px;margin:0}.st-download-links .st-dl{display:inline-flex;align-items:center;gap:10px;max-width:100%;padding:11px 17px;border:1px solid var(--st-line);border-radius:9px;background:#fff;color:var(--st-ink);text-decoration:none;font-size:11.5px;font-weight:600;letter-spacing:.07em;text-transform:uppercase;line-height:1.3;transition:border-color .15s ease,color .15s ease,background-color .15s ease}.st-download-links .st-dl:hover,.st-download-links .st-dl:focus-visible{border-color:var(--st-accent);color:var(--st-accent);background:rgba(0,186,242,.05)}.st-download-links .st-dl:focus-visible{outline:2px solid var(--st-accent);outline-offset:2px}.st-download-links .st-dl-glyph{flex:0 0 auto;width:17px;height:17px}.st-download-links .st-dl-name{min-width:0;overflow-wrap:anywhere}.st-download-links .st-dl-fmt{flex:0 0 auto;padding-left:10px;border-left:1px solid rgba(50,41,47,.16);color:rgba(50,41,47,.42);font-weight:700}.st-download-links .st-dl:hover .st-dl-fmt{border-left-color:rgba(0,186,242,.3)}@media (max-width:480px){.st-download-links .st-dl-grid{display:block}.st-download-links .st-dl{display:flex;width:100%;margin-bottom:9px;padding:11px 14px}.st-download-links .st-dl-name{flex:1 1 auto}}@media (prefers-reduced-motion:reduce){.st-download-links .st-dl{transition:none}}</style><div class="st-download-links"><div class="st-dl-grid"><a class="st-dl" href="https://www.belimo.com/mam/general-documents/datasheets/de-ch/belimo_CQ24A-SR-T_datasheet_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Datenblatt</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/installation-instructions/belimo_CQ_K_..A_-.._installation-instructions.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Montageanleitung</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/declarations/doc/belimo_DoC_EU_CQ24A-SR-T.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Konformität</span><span class="st-dl-fmt">PDF</span></a><a class="st-dl" href="https://www.belimo.com/mam/general-documents/Datasheets%20ED/de-ch/belimo_CQ..-T_EnvDeclaration_de-ch.pdf" target="_blank" rel="noopener noreferrer"><svg class="st-dl-glyph" viewBox="0 0 24 24" fill="none" stroke="currentColor" stroke-width="1.5" stroke-linecap="round" stroke-linejoin="round" aria-hidden="true"><path d="M6.8 16.5a3.9 3.9 0 0 1 .55-7.78 5.4 5.4 0 0 1 10.4 1.05A3.45 3.45 0 0 1 17.4 16.5"/><path d="M12 11.4v6.1m0 0 2.4-2.4M12 17.5l-2.4-2.4"/></svg><span class="st-dl-name">Umweltdeklaration</span><span class="st-dl-fmt">PDF</span></a></div></div>
<p><strong>Sicherheitsinformationen:</strong></p><ul class="wp-block-list"><li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li><li>Die Installation darf nur durch autorisiertes Fachpersonal erfolgen</li></ul><p><strong>Herstellerinformationen:</strong></p><ul class="wp-block-list"><li><strong>Hersteller: </strong>BELIMO Stellantriebe Vertriebs GmbH</li><li><strong>Adresse:</strong> Rita-Maiburg-Straße 30, 70794 Filderstadt, Deutschland</li><li><strong>E-Mail: </strong>info@belimo.de</li></ul>
