Kommunikativer Drehantrieb für Zonenventile mit MP-Bus

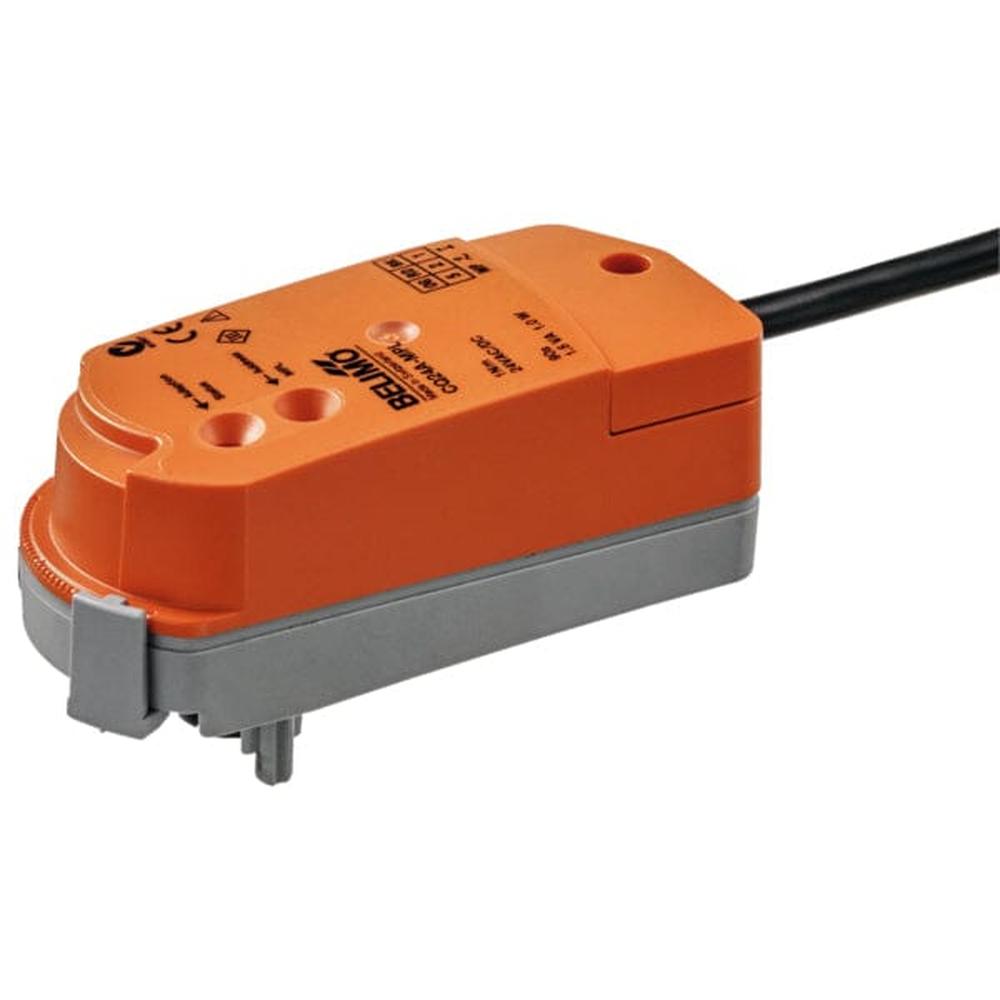

Der CQ24A-MPL ist ein kommunikativer Drehantrieb für Zonenventile (ZoneTight) mit 1 Nm Drehmoment und Nennspannung AC/DC 24 V. Er empfängt sein digitales Stellsignal vom übergeordneten Regler über den MP-Bus und fährt in die vorgegebene Stellung.
Reiner Busbetrieb
Ein konventioneller Betrieb mit Normsignal ist bei diesem Antrieb ebenso wenig möglich wie eine Konfiguration von Signalen, etwa der Laufzeit, über einen separaten Weg. Der Antrieb ist überlastsicher, benötigt keine Endschalter und ist wartungsfrei. Die Positionsanzeige ist mechanisch ausgeführt.
Ansteuerung über den MP-Bus
Die Handverstellung erfolgt durch Ausklicken des Antriebs, der Drehwinkel lässt sich zusätzlich mittels Clip in 2,5°-Schritten verändern. Der elektrische Anschluss erfolgt über ein Kabel.
- Nennspannung AC/DC 24 V
- Ansteuerung MP-Bus
- Drehmoment 1 Nm
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Anschluss über Kabel 1 m, 3x 0,75 mm²
- Umgebungstemperatur 5...40 °C
Montage und Zubehör
Die werkzeugfreie Schnappmontage ermöglicht die Direktmontage auf das Zonenventil, die Montagelage ist in 180°-Schritten wählbar. Für die Systemintegration stehen Gateways zu BACnet MS/TP (UK24BAC) und Modbus RTU (UK24MOD) sowie die MP-Bus-Spannungsversorgung ZN230-24MP zur Verfügung.
Ausschreibungstext
Kommunikativer Drehantrieb für Zonenventile (ZoneTight), Drehmoment 1 Nm, Nennspannung AC/DC 24 V, Ansteuerung MP-Bus, Laufzeit 75 s/90°, Schutzart IP40.
