Drehantrieb für Zonenventile mit Klemmenanschluss und 100...240 V AC

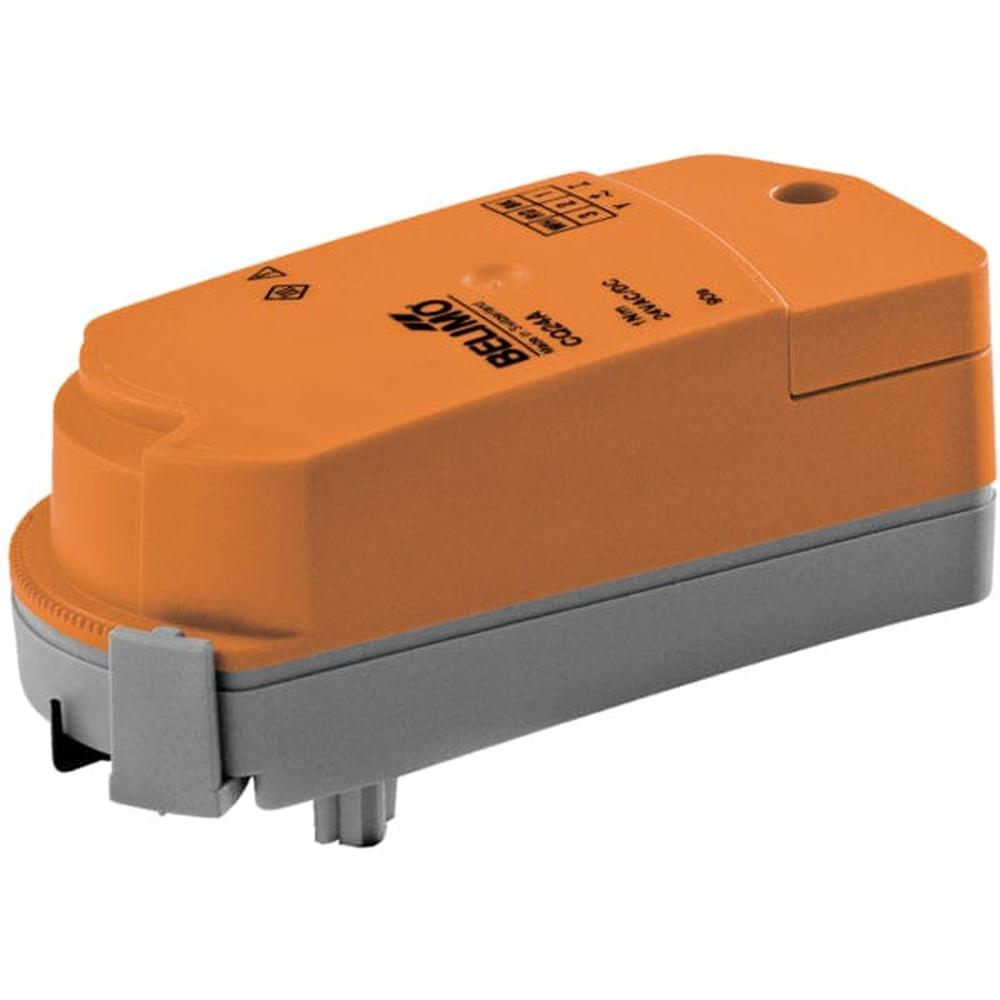

Der CQ230A-T ist ein Drehantrieb für Zonenventile (ZoneTight) mit 1 Nm Drehmoment, ausgelegt für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Die Nennspannung AC 100...240 V deckt einen weiten Versorgungsbereich ab, der Anschluss erfolgt über Klemmen statt über ein fest angeschlagenes Kabel.
Wartungsfrei und überlastsicher
Der Antrieb ist wartungsfrei, überlastsicher und benötigt keine Endschalter: Er bleibt am Endanschlag automatisch stehen. Eine Positionsanzeige zeigt die aktuelle Stellung, der Schallleistungspegel liegt bei 35 dB(A). Der Drehwinkel lässt sich mittels Clip in 2,5°-Schritten verändern.
Ansteuerung Auf/Zu oder 3-Punkt mit Parallelanschluss
Die Ansteuerung erfolgt wahlweise Auf/Zu oder im 3-Punkt-Betrieb, ein Parallelanschluss weiterer Antriebe ist möglich. Der elektrische Anschluss erfolgt über Klemmen mit 2,5 mm² Querschnitt für ein Kabel mit 6,3...6,8 mm Durchmesser. Die Handverstellung erfolgt durch Ausklicken des Antriebs.
- Nennspannung AC 100...240 V
- Ansteuerung Auf/Zu, 3-Punkt
- Drehmoment 1 Nm
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Anschluss über Klemmen 2,5 mm²
- Schallleistungspegel 35 dB(A)
- Umgebungstemperatur 5...40 °C
Werkzeugfreie Schnappmontage
Die werkzeugfreie Schnappmontage ermöglicht die Direktmontage auf das Zonenventil, die Montagelage ist in 180°-Schritten wählbar.
Ausschreibungstext
Drehantrieb für Zonenventile (ZoneTight), Drehmoment 1 Nm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 75 s/90°, Schutzart IP40, Klemmenanschluss.
