Drehantrieb für Zonenventile mit Weitbereichsspannung 100...240 V AC

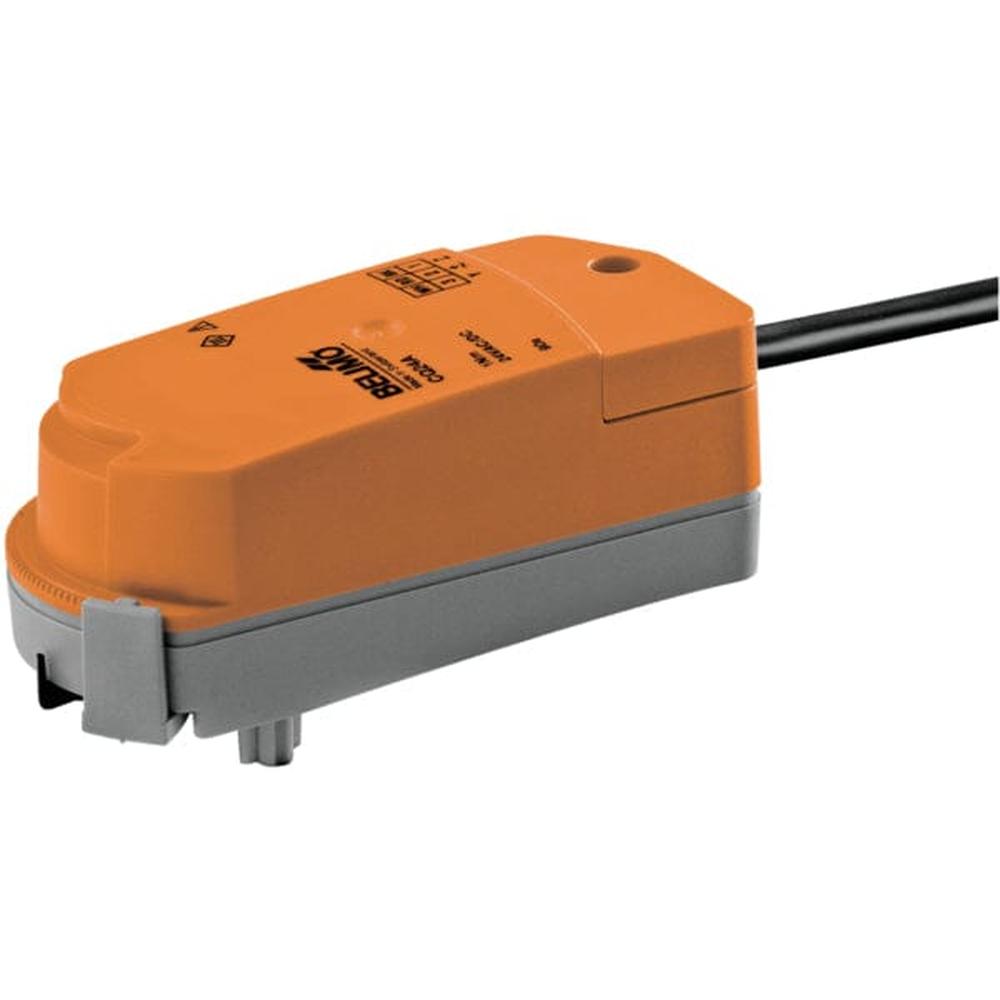

Der CQ230A ist ein Drehantrieb für Zonenventile (ZoneTight) mit 1 Nm Drehmoment, ausgelegt für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Die Nennspannung AC 100...240 V deckt einen weiten Versorgungsbereich ab.
Überlastsicher ohne Endschalter
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Eine Positionsanzeige zeigt die aktuelle Stellung. Der Drehwinkel lässt sich mittels Clip in 2,5°-Schritten verändern, sodass sich die Durchflusseinstellung anpassen lässt.
Ansteuerung Auf/Zu oder 3-Punkt
Die Ansteuerung erfolgt wahlweise Auf/Zu oder im 3-Punkt-Betrieb. Der elektrische Anschluss erfolgt über ein Kabel. Die Handverstellung erfolgt durch Ausklicken des Antriebs.
- Nennspannung AC 100...240 V
- Ansteuerung Auf/Zu, 3-Punkt
- Drehmoment 1 Nm
- Laufzeit Motor 75 s / 90°
- Schutzart IP40
- Anschluss über Kabel 1 m, 3x 0,75 mm²
- Umgebungstemperatur 5...40 °C
Werkzeugfreie Schnappmontage
Die werkzeugfreie Schnappmontage ermöglicht die Direktmontage auf das Zonenventil, die Montagelage ist in 180°-Schritten wählbar. Als Zubehör stehen Spindelverlängerung, Gehäusedeckel und Endanschlagclips zur Verfügung.
Ausschreibungstext
Drehantrieb für Zonenventile (ZoneTight), Drehmoment 1 Nm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 75 s/90°, Schutzart IP40, Kabelanschluss.
