Stetiger Drehantrieb mit Stellungsrückmeldung

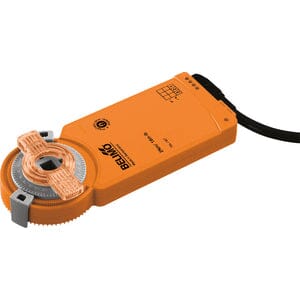

Der CM24G-SR-F-R ist ein stetiger Klappenantrieb für das Verstellen von Klappen in der technischen Gebäudeausrüstung, ausgelegt für Luftklappen bis etwa 0,4 m². Er liefert ein Motordrehmoment von 2 Nm bei einer Nennspannung von AC/DC 24 V und ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen konzipiert.
Synchronisation am unteren Endanschlag
Der Antrieb fährt auf die vom Stellsignal Y vorgegebene Stellung, der Motor dreht rechtsdrehend (cw). Die Messspannung U zeigt die Klappenstellung elektrisch von 0 bis 100 % an und kann als Stellsignal für weitere Antriebe dienen. Fährt der Antrieb im laufenden Betrieb an den unteren Endanschlag, synchronisiert er sein Stellsignal bei DC 2 V. Er ist überlastsicher und benötigt keine Endschalter.
Ansteuerung mit stetigem Signal 2 bis 10 V
Die Ansteuerung erfolgt über ein stetiges Stellsignal im Arbeitsbereich 2 bis 10 V.
- Nennspannung AC/DC 24 V
- Stellsignal Y 2 bis 10 V
- Messspannung U 2 bis 10 V
- Leistungsaufnahme im Betrieb 1 W, im Halten 0,5 W
- Leistungsverbrauch zur Dimensionierung 1,5 VA
- Anschluss über Kabel 1 m, 4 x 0,75 mm²
- Laufzeit 75 s pro 90°
- Drehwinkel maximal 95°, einstellbar mit mechanischen Endanschlägen
- Schutzart IP66
Formschlüssige Montage auf der Klappenachse
Der Antrieb wird mit seiner Hohlwelle formschlüssig direkt auf die Klappenachse (Formschluss 8 x 8 mm) aufgesteckt. Die Handverstellung mit Magnet ermöglicht das Ausrasten des Getriebes, solange der Magnet auf dem Magnetsymbol haftet. Die mechanischen Endanschläge dürfen nur zur Verstellung entfernt werden und müssen im Betrieb montiert sein. Für den IP66-Schutz muss das Gerät rückseitig eng anliegend am Klappengehäuse montiert werden. Die Verdrehsicherungsklammer Z-ARCM ist im Lieferumfang enthalten.
Ausschreibungstext
Elektromotorischer, stetiger Klappenantrieb CM24G-SR-F-R, Drehmoment 2 Nm, Nennspannung AC/DC 24 V, Stellsignal 2 bis 10 V, Laufzeit 75 s pro 90°, Schutzart IP66, formschlüssige Direktmontage auf Klappenachse 8 x 8 mm.
