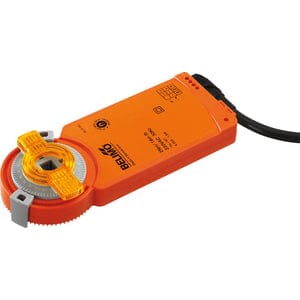

Drehantrieb für Luftklappen mit Formschlussaufnahme und IP66 (Rechtslauf)
Der CM230G-F-R ist ein elektromotorischer Drehantrieb für Luftklappen in der technischen Gebäudeausrüstung. Er eignet sich für Klappen bis etwa 0,4 m² und liefert ein Drehmoment von 2 Nm bei einer Nennspannung von AC 100...240 V. Der Motor dreht rechtsläufig und wird über Auf/Zu- oder 3-Punkt-Signale angesteuert.
Überlastsicher ohne Endschalter
Der Antrieb ist überlastsicher, benötigt keine Endschalter und bleibt am Endanschlag automatisch stehen. Der Drehwinkel lässt sich mechanisch mit Endanschlägen einstellen. Eine Handverstellung mit Magnet löst das Getriebe, solange der Magnet auf dem Magnetsymbol haftet.
Ansteuerung und elektrischer Anschluss
Die Ansteuerung erfolgt wahlweise über Auf/Zu- oder 3-Punkt-Signale.
- Spannung: AC 100...240 V
- Ansteuerung: Auf/Zu, 3-Punkt
- Leistungsaufnahme im Betrieb: 1,5 W
- Leistungsaufnahme im Halten: 1 W
- Leistungsverbrauch für die Dimensionierung: 3 VA
- Anschluss: Kabel 1 m, 3x 0,75 mm²
- Laufzeit: 75 s / 90°
- Schutzart: IP66
Montage mit Formschluss und Schutzart IP66
Mit seiner Hohlwelle wird der Antrieb formschlüssig direkt auf die Klappenachse (Formschluss 8x8 mm) aufgesteckt. Die Schutzart IP66 wird nur erreicht, wenn der Antrieb rückseitig eng anliegend am Klappengehäuse montiert ist. Bei frontaler Montage ist nur Schutzart IP54 gewährleistet. Die Verdrehsicherungsklammer Z-ARCM ist im Lieferumfang enthalten.
Ausschreibungstext
Elektromotorischer Drehantrieb für Luftklappen, Rechtslauf, Formschluss 8x8 mm, Drehmoment 2 Nm, Nennspannung AC 100...240 V, Ansteuerung Auf/Zu oder 3-Punkt, Laufzeit 75 s, Schutzart IP66.
