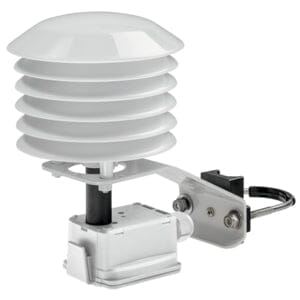

Belimo 22UTH-130X – Außensensor mit Wetter- und Strahlungswärmeschutz, Feuchte / Temperatur, 4…20 mA
Das 22UTH-130X misst relative Feuchte und Temperatur im Außenbereich und liefert beides als Stromsignal – zwei unabhängige Ausgänge 4…20 mA mit max. 500 Ω Bürde. Zusätzlich zum Wetterschutz hat es einen Strahlungswärmeschutz. Gehäuse nach IP65 / NEMA 4X.
Wozu Strahlungswärmeschutz?
Ein Temperaturfühler nimmt nicht nur die Lufttemperatur auf, sondern auch die Wärmestrahlung umgebender Oberflächen – auf einem Flachdach im Juli sind das aufgeheizte Kiesschicht, Bitumenbahn und Blechattika. Die gewölbten Lamellen des Schutzes lassen die Luft über den Sensor strömen und halten die Strahlungswärme fern. Belimo gibt das Gerät deshalb ausdrücklich für den Dachbereich frei.
Betriebsgrenze: maximal 12 m/s Strömungsgeschwindigkeit – etwa Windstärke 6. Auf exponierten Dachflächen wird das bei Sturm überschritten; bei der Standortwahl mitdenken.
Warum 4…20 mA?
Ein eingeprägter Strom bleibt über die gesamte Leitungslänge derselbe. Beim spannungsbasierten Schwestermodell 22UTH-110X kann der Spannungsabfall auf der gemeinsamen GND-Leitung den Messwert verfälschen – dort muss man dann zwei getrennte GND-Leitungen ziehen. Das 22UTH-130X kennt dieses Problem nicht. Bei weiten Wegen zwischen Dach und Technikzentrale ist es die robustere Lösung, bei identischem Preis.
Wichtig: beide Stromkreise verdrahten
Ein Punkt, der auf der Baustelle Zeit kostet, wenn man ihn nicht kennt – Belimo schreibt ihn ausdrücklich ins Datenblatt: Korrekte Temperaturwerte liefert das 22UTH-130X nur, wenn auch der Feuchteausgang AOI1 verbunden ist und beide UB+-Eingänge angeschlossen sind. Wer nur den Temperaturkreis auflegt, weil er die Feuchte gar nicht braucht, bekommt keine verwertbare Temperatur. Beide Kreise gehören verdrahtet, auch wenn nur ein Wert ausgewertet wird.
Achtung: DC 24 V, kein AC
Das 22UTH-130X läuft ausschließlich mit Gleichspannung – DC 24 V, Funktionsbereich DC 13,5…26,4 V, 1 W. Das 22UTH-110X nimmt dagegen AC oder DC. Wer im Schrank nur einen 24-V-Wechselspannungstrafo hat, braucht zusätzlich ein Netzteil.
Vier Messgrößen aus einem Gerät
Der Ausgang AOI1 gibt nicht zwingend die relative Feuchte aus. Am Messumformer lässt sich stattdessen wählen:
- Relative Feuchte – 0…100 % RH
- Absolute Feuchte – 0…50 g/m³ (Standard) oder 0…80 g/m³
- Enthalpie – 0…85 kJ/kg
- Taupunkt – 0…50 °C (Standard) oder −20…80 °C
Für eine Enthalpieregelung – die Entscheidung, ob Außenluft energetisch günstiger ist als Umluft – braucht der Regler den Wärmeinhalt, nicht die relative Feuchte. In Kombination mit dem Strahlungsschutz ergibt das besonders Sinn: Eine Enthalpieregelung, die mit einem sonnenverfälschten Temperaturwert rechnet, entscheidet falsch.
Vier Temperatur-Messbereiche per Jumper
| S0 | −40…60 °C | S2 | −15…35 °C |
| S1 | 0…50 °C | S3 | −20…80 °C |
Wichtig: Der einstellbare Messbereich sagt nichts über die zulässige Mediumstemperatur – die liegt bei −35…50 °C.
Genauigkeit und Ansprechzeit
Temperatur: ±0,3 °C bei 25 °C, Langzeitstabilität ±0,05 °C pro Jahr, Zeitkonstante τ (63 %) typisch 351 s. Feuchte: ±2 % im Bereich 0…80 % RH bei 25 °C, Langzeitstabilität ±0,3 % RH pro Jahr, Zeitkonstante typisch 16 s. Das Sensorelement ist ein polymerbasierter kapazitiver Sensor hinter einem Drahtgitterfilter aus rostfreiem Stahl.
Elektrische Daten und Montage
Speisung DC 24 V, zwei Stromausgänge 4…20 mA mit max. 500 Ω. Anschluss über steckbaren Federzugklemmenblock bis 2,5 mm², Kabelverschraubung mit Zugentlastung ø 6…8 mm. Gehäuse aus PC in Weiß, Dichtung NBR70, UV-beständig. Schutzklasse III (SELV), Verschmutzungsgrad 3, Umgebungstemperatur −35…50 °C, kurzzeitige Kondensation zulässig. Gewicht 0,54 kg – der Strahlungsschutz trägt auf. Im Lieferumfang: Dübel und Schrauben; Montageplatte und Regenabdeckung entfallen, der Schutz übernimmt deren Funktion.
Hinweis zum Feuchtesensor
Das Sensorelement reagiert empfindlich auf aggressive Stoffe: Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol können die Messgenauigkeit beeinträchtigen. Für den Dauerbetrieb empfiehlt Belimo 5…60 °C und 20…80 % RH. Das Sensorelement darf nicht berührt werden. Als Verschleißteil gibt es den Ersatzfilter A-22D-A06 (Drahtgitter, rostfreier Stahl).
Welche Variante passt?
Braucht der Regler ein Spannungssignal oder steht nur AC 24 V zur Verfügung, ist das 22UTH-110X richtig. Soll der Sensor über Bus angebunden werden, gibt es das 22UTH-150X (Modbus) und das 22UTH-160X (BACnet). Sitzt der Fühler dauerhaft im Schatten, ist der Strahlungsschutz entbehrlich – dann genügt das 22UTH-13.
