Belimo 22RTM-18-1

Belimo 22RTM-18-1

Erhältlich
Artikelnummer: 22RTM-18-1
Normaler Preis €208,49 | Spare €-208,49 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Belimo 22RTM-18-1

Belimo 22RTM-18-1

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

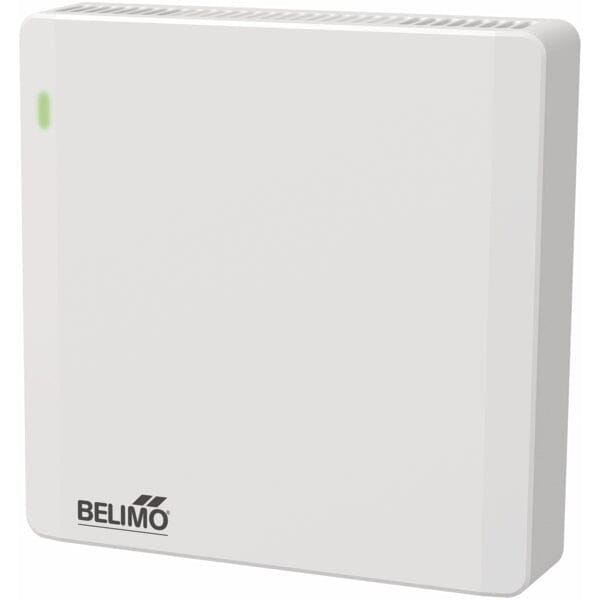

Raumsensor für CO₂, Temperatur und Feuchte mit Ampelanzeige

Der 22RTM-18-1 misst CO₂-Gehalt, Temperatur und relative Feuchte im Raum und gibt die Werte über drei konfigurierbare Analogausgänge oder über MP-Bus an einen übergeordneten Regler weiter. Eine LED-Ampel zeigt die Luftqualität direkt am Gerät in Grün, Gelb oder Rot an. Das Gerät eignet sich für die Wandmontage in Klassenzimmern, Büros und anderen belegungsabhängig belüfteten Räumen.

CO₂-Messung und Kommunikation

Die CO₂-Zweikanaltechnologie kompensiert Alterungseffekte über einen Referenzkanal, eine regelmäßige Nachkalibrierung mit Frischluft ist dadurch nicht erforderlich; eine Neukalibrierung nach fünf Jahren wird empfohlen. Eine adaptive Temperaturkompensation gleicht die Eigenerwärmung über den gesamten Versorgungsspannungsbereich aus. Die Konfiguration erfolgt drahtlos per NFC über die Belimo Assistant 2 App, die Belimo Display App liest Messwerte in Echtzeit aus.

Ansteuerung und Anschluss

Die Ausgänge lassen sich zwischen 0...5 V, 0...10 V, 2...10 V und 4...20 mA umschalten, alternativ steht MP-Bus zur Verfügung.

  • Spannungsversorgung AC/DC 24 V
  • Elektrischer Anschluss über Klemmen
  • Ausgangssignale 0...5 V, 0...10 V, 2...10 V, 4...20 mA
  • Kommunikation über MP-Bus
  • Messbereich CO₂ werkseitig 0...2000 ppm
  • Messbereich Feuchte werkseitig 0...100 % RH
  • Messbereich Temperatur 0...50 °C
  • Gehäuse aus Polycarbonat, weiß RAL 9003, Schutzart IP30

Montage und Lieferumfang

Der Sensor wird auf der Wand montiert, Schrauben liegen bei. Auf Anfrage über die lokale Belimo-Vertretung ist das Gerät auch mit individuellem Logo auf der Vorderseite erhältlich.

Ausschreibungstext

Raumsensor 22RTM-18-1 für CO₂, Temperatur und Feuchte mit LED-Ampelanzeige, aktive Ausgänge 0...5 V / 0...10 V / 2...10 V / 4...20 mA oder MP-Bus, Spannungsversorgung AC/DC 24 V.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td><span class="st-v">AC/DC 24&nbsp;V</span></td>
</tr>
<tr>
<th scope="row">Elektrischer Anschluss</th>
<td><span class="st-v">Klemmen</span></td>
</tr>
<tr>
<th scope="row">Messwerte</th>
<td>
<span class="st-v">CO₂</span>
<span class="st-v">Temperatur</span>
<span class="st-v">Feuchte</span>
</td>
</tr>
<tr>
<th scope="row">Ausgangssignal</th>
<td>
<span class="st-v">0...5&nbsp;V</span>
<span class="st-v">0...10&nbsp;V</span>
<span class="st-v">2...10&nbsp;V</span>
<span class="st-v">4...20&nbsp;mA</span>
<span class="st-v">MP-Bus</span>
</td>
</tr>
<tr>
<th scope="row">Messbereich CO₂</th>
<td>
<span class="st-v"><span class="st-k">Standardeinstellung</span>0...2000&nbsp;ppm</span>
</td>
</tr>
<tr>
<th scope="row">Messbereich Feuchtigkeit</th>
<td>
<span class="st-v"><span class="st-k">Standardeinstellung</span>0...100&nbsp;% RH</span>
</td>
</tr>
<tr>
<th scope="row">Messbereich Temperatur</th>
<td><span class="st-v">0...50&deg;C&nbsp;[32...122&deg;F]</span></td>
</tr>
<tr>
<th scope="row">Kommunikation</th>
<td><span class="st-v">MP-Bus</span></td>
</tr>
<tr>
<th scope="row">Anzeige Typ</th>
<td><span class="st-v">Belimo Display App</span></td>
</tr>
</table>
