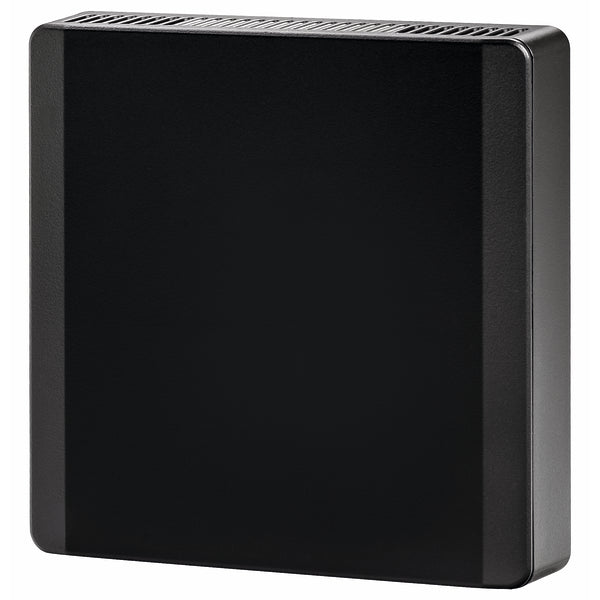

Belimo 22RTH-18-1B

Belimo 22RTH-18-1B

Erhältlich
Artikelnummer: 22RTH-18-1B
Normaler Preis €108,53 | Spare €-108,53 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Belimo 22RTH-18-1B

Belimo 22RTH-18-1B

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Aktiver Raumfühler für Temperatur und Feuchte

Der 22RTH-18-1B misst Temperatur und relative Feuchte im Raum und wird in stationären Heizungs-, Lüftungs- und Klimaanlagen eingesetzt. Er wird direkt im Raum montiert und gibt seine Messwerte wahlweise als Analogsignal oder über MP-Bus an den übergeordneten Regler weiter.

NFC-Bedienung und empfindlicher Feuchtesensor

Über MP-Bus-Kommunikation und die integrierten Analogausgänge lässt sich der Fühler nahtlos an bestehende Regler unterschiedlicher Hersteller anschließen. Eine adaptive Temperaturkompensation gleicht die Eigenerwärmung des Geräts bei allen zulässigen Speisespannungen und Ausgangspegeln aus. Ist- und Sollwerte lesen Sie mit einem NFC-fähigen Smartphone und der Belimo Display App direkt am Gerät aus. Der Feuchtesensor reagiert empfindlich auf Berührung und auf aggressive Stoffe wie Chlor, Ozon, Ammoniak, Wasserstoffperoxid oder Ethanol aus Reinigungsmitteln, was die Messgenauigkeit beeinträchtigen kann.

Ansteuerung und Anschluss

Der Fühler wird mit 24 V AC/DC versorgt und über Klemmen angeschlossen. Als Ausgang stehen mehrere Signalarten zur Wahl:

  • Spannungsausgang 0...5 V
  • Spannungsausgang 0...10 V
  • Spannungsausgang 2...10 V
  • Stromausgang 4...20 mA
  • MP-Bus für die Kommunikation mit Belimo-Reglern
  • Messbereich Temperatur 0...50 °C
  • Messbereich Feuchte 0...100 % RH (Standardeinstellung)

Ausschreibungstext

Aktiver Raumfühler 22RTH-18-1B für Temperatur und Feuchte, Ausgang wahlweise 0...5 V, 0...10 V, 2...10 V, 4...20 mA oder MP-Bus, Versorgung 24 V AC/DC, Anschluss über Klemmen, Gehäusefarbe Schwarz RAL 9004.

Technische Details

<style>
.st-specs{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-specs *{box-sizing:border-box}
.st-specs .st-var+.st-var{margin-top:34px;padding-top:28px;border-top:1px solid var(--st-line)}
.st-specs .st-var-title{font-size:17px;font-weight:800;letter-spacing:-.01em;color:var(--st-ink);margin:0 0 18px;padding:0;border:0}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){
.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}
}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Technische Daten</h3>
<table>
<tr>
<th scope="row">Spannung AC/DC</th>
<td><span class="st-v">AC/DC 24&nbsp;V</span></td>
</tr>
<tr>
<th scope="row">Elektrischer Anschluss</th>
<td><span class="st-v">Klemmen</span></td>
</tr>
<tr>
<th scope="row">Messwerte</th>
<td>
<span class="st-v">Temperatur</span>
<span class="st-v">Feuchte</span>
</td>
</tr>
<tr>
<th scope="row">Ausgangssignal</th>
<td>
<span class="st-v">0...5&nbsp;V</span>
<span class="st-v">0...10&nbsp;V</span>
<span class="st-v">2...10&nbsp;V</span>
<span class="st-v">4...20&nbsp;mA</span>
<span class="st-v">MP-Bus</span>
</td>
</tr>
<tr>
<th scope="row">Messbereich Feuchtigkeit</th>
<td><span class="st-v">Standardeinstellung: 0...100%&nbsp;RH</span></td>
</tr>
<tr>
<th scope="row">Messbereich Temperatur</th>
<td><span class="st-v">0...50&deg;C [32...122&deg;F]</span></td>
</tr>
<tr>
<th scope="row">Kommunikation</th>
<td><span class="st-v">MP-Bus</span></td>
</tr>
<tr>
<th scope="row">Anzeige Typ</th>
<td><span class="st-v">Belimo Display App</span></td>
</tr>
</table>
</div>
</div>

Lieferumfang

<style>
.st-lieferumfang{
--st-accent:#00BAF2;
--st-ink:#32292F;
--st-muted:rgba(50,41,47,.62);
--st-line:rgba(50,41,47,.12);
--st-size:15px;
display:block;width:100%;max-width:100%;min-width:0;
font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0
}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">

<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">Belimo 22RTH-18-1B</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Schrauben</span></li>
</ul>

</div>
