Beschreibung
Außenfeuchte-Temperaturfühler 223.801 für die Messung im Freien
Der RAM Außenfeuchte-Temperaturfühler 223.801 misst relative Luftfeuchte und Temperatur der Außenluft. Damit liefert er die Referenzwerte, die eine Klimaregelung braucht, um zu entscheiden, ob Außenluft zum Lüften, Kühlen oder Entfeuchten taugt. Er ist der einzige Fühler der Reihe, der für dauerhafte Bewitterung ausgelegt ist.

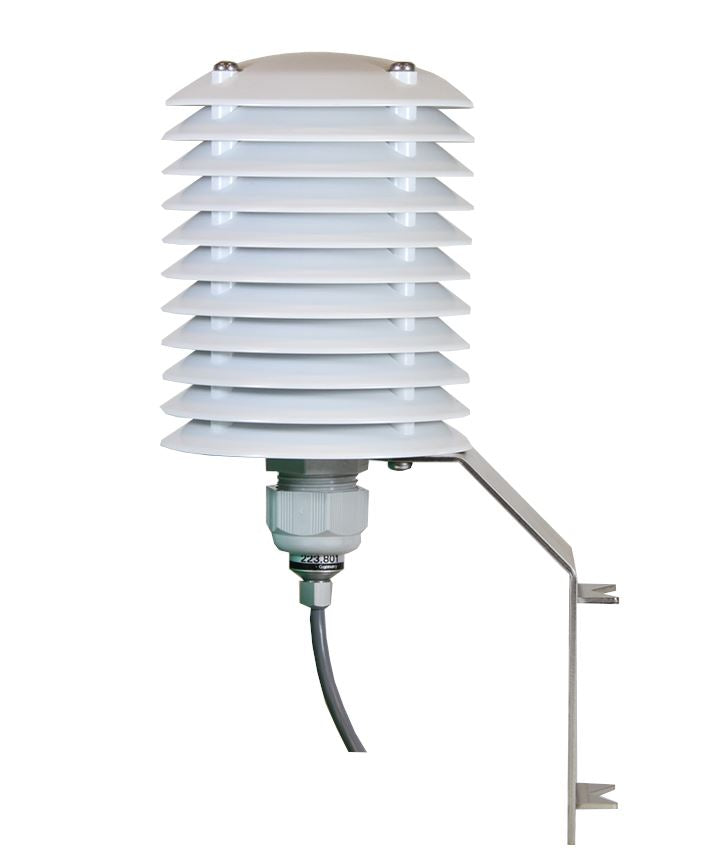

Belüftete Schutzhütte gegen Sonne und Niederschlag
Der Fühler steckt in einer belüfteten Schutzhütte mit Halterung zur Mastbefestigung. Die Hütte hält direkte Sonnenstrahlung und Niederschlag ab, lässt aber Luft an die Messelemente, was bei einem Außenfühler beides zugleich nötig ist: ohne Abschirmung misst er die Strahlungswärme mit, ohne Belüftung reagiert er träge. Mit 1000 g und der Schutzart IP 53 ist er entsprechend robuster als die Raumfühler der Reihe.
Kapazitiver Sensor und Heißleiter in einem steckbaren Modul
Die Feuchtemessung erfolgt mit einem kapazitiven Sensor, dessen Kapazitätsänderung in eine proportionale Gleichspannung umgeformt wird: 0 bis 100 % rF entsprechen 1,6 bis 8,4 V, ein Prozentpunkt sind 0,068 V, die Genauigkeit beträgt ±3 % rF im Bereich 20 bis 90 % rF bei 5 bis 35 °C. Die Lufttemperatur misst ein Heißleiter mit 2 kΩ bei 20 °C und ±1 K Genauigkeit. Sensoren und Auswerteelektronik bilden ein steckbares Modul, das als Ganzes kalibriert ist und sich ohne Nachkalibrierung tauschen lässt. Es sitzt im oberen Teil eines eloxierten Aluminiumrohrs.
Montage am Mast
Wählen Sie einen möglichst windgeschützten Ort. Stecken Sie den Fühler von unten in die Schutzhütte und fixieren Sie ihn mit der Klemmschraube, Schlüsselweite 38. Befestigen Sie die Hütte anschließend an einem senkrechten Mast oder einer entsprechenden Konsole. Für den elektrischen Anschluss ist der Fühler ab Werk mit 5 m PVC-Steuerleitung konfektioniert, die Adernfarben weiß, braun und grün entsprechen den Klemmen 1, 2 und 3 der RAM-Feuchtefühler mit Anschlussklemmen.
Eckdaten im Überblick
- Nennmessbereiche: 0 bis 100 % rF und -15 bis +60 °C
- Feuchteausgang: 1,6 bis 8,4 V Gleichspannung, ±3 % rF
- Temperaturausgang: Heißleiter, 2 kΩ bei 20 °C, ±1 K
- Betriebsspannung: je 10 V Gleichspannung, ca. 3 mA
- Belastung des Feuchteausgangs: 0,5 mA
- Anschlussleitung: 5 m PVC-Steuerleitung
- Schutz: belüftete Schutzhütte mit Masthalterung
- Betriebsbereich: -15 bis +60 °C, 0 bis 100 % rF
- Schutzart: IP 53
- Gewicht: ca. 1000 g
Abgrenzung zu den Innenraumfühlern
Für die Messung im Gewächshaus ist der 223.401 mit Strahlungsschutzschirm gedacht, für Komforträume die Raumfeuchte-Temperaturfühler 222.301 und 222.401. Keiner der drei ist für dauerhafte Bewitterung ausgelegt. Wenn Sie im Freien nur die Temperatur brauchen, genügt der Außenfühler 202.011.
Ausschreibungstext für den Außenfeuchte-Temperaturfühler 223.801
RAM-Außenfeuchte-Temperaturfühler Typ 223.801. Elektronischer Feuchte- und Temperaturfühler mit steckbarem Sensormodul und Schutzhütte für Außenmontage. Nennmessbereich 0 bis 100 % rF und -15 bis +60 °C.
