AC Control Tree for Daikin S21 Smart Home AC Control Tree for Daikin S21 Smart Home AC Control Tree for Daikin S21 Smart Home AC Control Tree for Daikin S21 Smart Home AC Control Tree for Daikin S21 Smart Home AC Control Tree for Daikin S21 Smart Home AC Control Tree for Daikin S21 Smart Home

Loxone AC Control Tree für Daikin S21

Nicht verfügbar
Artikelnummer: 100597
Normaler Preis €261,80 | Spare €-261,80 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay
0

Loxone AC Control Tree für Daikin S21

Loxone AC Control Tree für Daikin S21

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

Daikin-Klimaanlagen mit S21-Schnittstelle am Loxone System

Das AC Control Tree bindet Daikin-Klimaanlagen mit S21-Schnittstelle in das Loxone System ein. Das Modul wird innerhalb der Klimaanlage montiert und bleibt damit unsichtbar. Die Verbindung zum Miniserver oder zu einer Tree Extension läuft über Loxone Tree. Damit lassen sich Heizen und Kühlen automatisieren, etwa nach Anwesenheit, Fensterstatus und Wettervorhersage.

Anschluss und Eckdaten

  • Versorgungsspannung 10 bis 30 V DC
  • Leistungsaufnahme typ. 0,1 W, max. 0,15 W
  • Anbindung an Miniserver oder Tree Extension über Loxone Tree
  • Anschlusskabel mit 300 mm Länge liegt bei, Artikelnummer 000582
  • Klemmentyp DG220B, Leiterquerschnitt 0,28 bis 0,8 mm²
  • Umgebungstemperatur -20 bis 65 °C, Schutzart IP20
  • Abmessungen 38,3 x 34,3 x 10,5 mm, Nettogewicht 57 g

Ausschreibungstext

Schnittstellenmodul für Daikin-Klimaanlagen mit S21-Schnittstelle, Loxone AC Control Tree für Daikin S21, Artikelnummer 100597. Abmessungen 38,3 x 34,3 x 10,5 mm für die Montage in der Klimaanlage, Schutzart IP20. Versorgung mit 10 bis 30 V DC. Anschlusskabel im Lieferumfang. Anbindung an Miniserver oder Tree Extension über Loxone Tree.

Technische Details

<style>
.st-specs{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-specs *{box-sizing:border-box}
.st-specs .st-sec{margin:0 0 22px}
.st-specs .st-sec:last-child{margin-bottom:0}
.st-specs .st-sec-title{display:flex;align-items:center;gap:8px;font-size:11px;font-weight:700;letter-spacing:.14em;text-transform:uppercase;color:var(--st-ink);margin:0 0 2px;padding:0;border:0}
.st-specs .st-sec-title::before{content:"";flex:0 0 auto;width:14px;height:2px;background:var(--st-accent)}
.st-specs table{width:100%;border-collapse:collapse;margin:0}
.st-specs th,.st-specs td{text-align:left;vertical-align:top;padding:10px 0;border-bottom:1px solid var(--st-line)}
.st-specs th{width:41%;padding-right:16px;font-weight:600;color:var(--st-ink);font-size:14px}
.st-specs td{color:var(--st-muted)}
.st-specs .st-v{display:block}
.st-specs .st-v+.st-v{margin-top:6px}
.st-specs .st-k{display:block;font-size:11px;font-weight:600;letter-spacing:.06em;text-transform:uppercase;color:rgba(50,41,47,.45);margin-bottom:1px}
.st-specs img{max-width:200px;height:auto;margin-top:4px}
@media (max-width:600px){.st-specs tr{display:block;padding:9px 0;border-bottom:1px solid var(--st-line)}
.st-specs th,.st-specs td{display:block;width:auto;padding:0;border:0}
.st-specs th{margin-bottom:2px}}
</style>

<div class="st-specs">
<div class="st-sec">
<h3 class="st-sec-title">Elektrische Spezifikationen</h3>
<table>
<tr><th scope="row">Versorgungsspannung</th><td><span class="st-v">10 &hellip; 30&nbsp;V DC</span></td></tr>
<tr><th scope="row">Leistungsaufnahme</th><td><span class="st-v">typ. 0,1&nbsp;W, max. 0,15&nbsp;W</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Schnittstellen</h3>
<table>
<tr><th scope="row">LOXONE Tree</th><td><span class="st-v">Verbindung mit Miniserver / Tree Extension</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Umgebungsbedingungen</h3>
<table>
<tr><th scope="row">Temperatur</th><td><span class="st-v">-20 &hellip; 65&nbsp;&deg;C / -4 &hellip; 149&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">Luftfeuchtigkeit</th><td><span class="st-v">max. 95&nbsp;% r.&nbsp;F. (nicht kondensierend)</span></td></tr>
<tr><th scope="row">Schutzart</th><td><span class="st-v">IP20</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussklemmen</h3>
<table>
<tr><th scope="row">Klemmentyp</th><td>
<span class="st-v"><span class="st-k">24&nbsp;V DC &amp; Loxone Tree</span>DG220B</span>
</td></tr>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,28 &hellip; 0,8&nbsp;mm&sup2; / AWG 23 &hellip; 18</span></td></tr>
<tr><th scope="row">Abisolierl&auml;nge</th><td><span class="st-v">5 &hellip; 6&nbsp;mm / 0,2 &hellip; 0,24&quot;</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">-40 &hellip; 105&nbsp;&deg;C / -40 &hellip; 221&nbsp;&deg;F</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Verbindungskabel</h3>
<table>
<tr><th scope="row">Leiterquerschnitt</th><td><span class="st-v">0,14&nbsp;mm&sup2; / AWG 26</span></td></tr>
<tr><th scope="row">Temperaturbest&auml;ndigkeit</th><td><span class="st-v">80&nbsp;&deg;C / 176&nbsp;&deg;F</span></td></tr>
<tr><th scope="row">L&auml;nge</th><td><span class="st-v">300&nbsp;mm / 11,81&quot;</span></td></tr>
<tr><th scope="row">Art. Nr.</th><td><span class="st-v">000582</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Anschlussplan</h3>
<table>
<tr><th scope="row">Anschlussplan</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Connection%20Diagram/AC%20Control%20Tree/100597%20-%20Daikin%20S21.png" alt="Anschlussplan" loading="lazy"></span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Produkteigenschaften</h3>
<table>
<tr><th scope="row">Farbe</th><td><span class="st-v">Gr&uuml;n: RAL&nbsp;6018</span></td></tr>
<tr><th scope="row">Glanzgrad</th><td><span class="st-v">Matt</span></td></tr>
</table>
</div>
<div class="st-sec">
<h3 class="st-sec-title">Gewicht &amp; Abmessungen</h3>
<table>
<tr><th scope="row">Nettogewicht</th><td><span class="st-v">57&nbsp;g</span></td></tr>
<tr><th scope="row">Bruttogewicht</th><td><span class="st-v">77&nbsp;g</span></td></tr>
<tr><th scope="row">Produktma&szlig;e</th><td><span class="st-v">38,3 x 34,3 x 10,5&nbsp;mm / 1,50 x 1,35 x 0,41&quot; (L x B x H)</span></td></tr>
<tr><th scope="row">Produktma&szlig;zeichnung</th><td><span class="st-v"><img src="https://pim.loxone.com/01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/100242%20-%20Nano%20DI%20Tree.png" alt="Produktma&szlig;zeichnung" loading="lazy"></span></td></tr>
<tr><th scope="row">Packma&szlig;</th><td><span class="st-v">79 x 79 x 41&nbsp;mm / 3,11 x 3,11 x 1,61&quot; (L x B x H)</span></td></tr>
</table>
</div>
</div>

Lieferumfang

<style>
.st-lieferumfang{--st-accent:#00BAF2;--st-ink:#32292F;--st-muted:rgba(50,41,47,.62);--st-line:rgba(50,41,47,.12);--st-size:15px;display:block;width:100%;max-width:100%;min-width:0;font-family:inherit;color:var(--st-ink);font-size:var(--st-size);line-height:1.5;margin:0}
.st-lieferumfang *{box-sizing:border-box}
.st-lieferumfang .st-note{display:block;padding:11px 14px;margin:0 0 14px;border-left:2px solid var(--st-accent);background:rgba(50,41,47,.04);border-radius:0 6px 6px 0;font-size:13.5px;line-height:1.45;color:var(--st-muted)}
.st-lieferumfang .st-note strong{color:var(--st-ink);font-weight:600}
.st-lieferumfang .st-note--warn{border-left-color:#E0A800;background:rgba(224,168,0,.08)}
.st-lieferumfang .st-lu-list{list-style:none;padding:0;margin:0}
.st-lieferumfang .st-lu-list li{display:flex;align-items:baseline;gap:14px;padding:11px 0;border-bottom:1px solid var(--st-line)}
.st-lieferumfang .st-lu-list li:last-child{border-bottom:none}
.st-lieferumfang .st-menge{flex:0 0 auto;min-width:38px;font-size:12px;font-weight:700;letter-spacing:.06em;color:var(--st-accent);font-variant-numeric:tabular-nums}
.st-lieferumfang .st-artikel{flex:1 1 auto;min-width:0;color:var(--st-ink)}
</style>

<div class="st-lieferumfang">
<ul class="st-lu-list">
<li><span class="st-menge">1x</span><span class="st-artikel">AC Control Tree f&uuml;r Daikin S21</span></li>

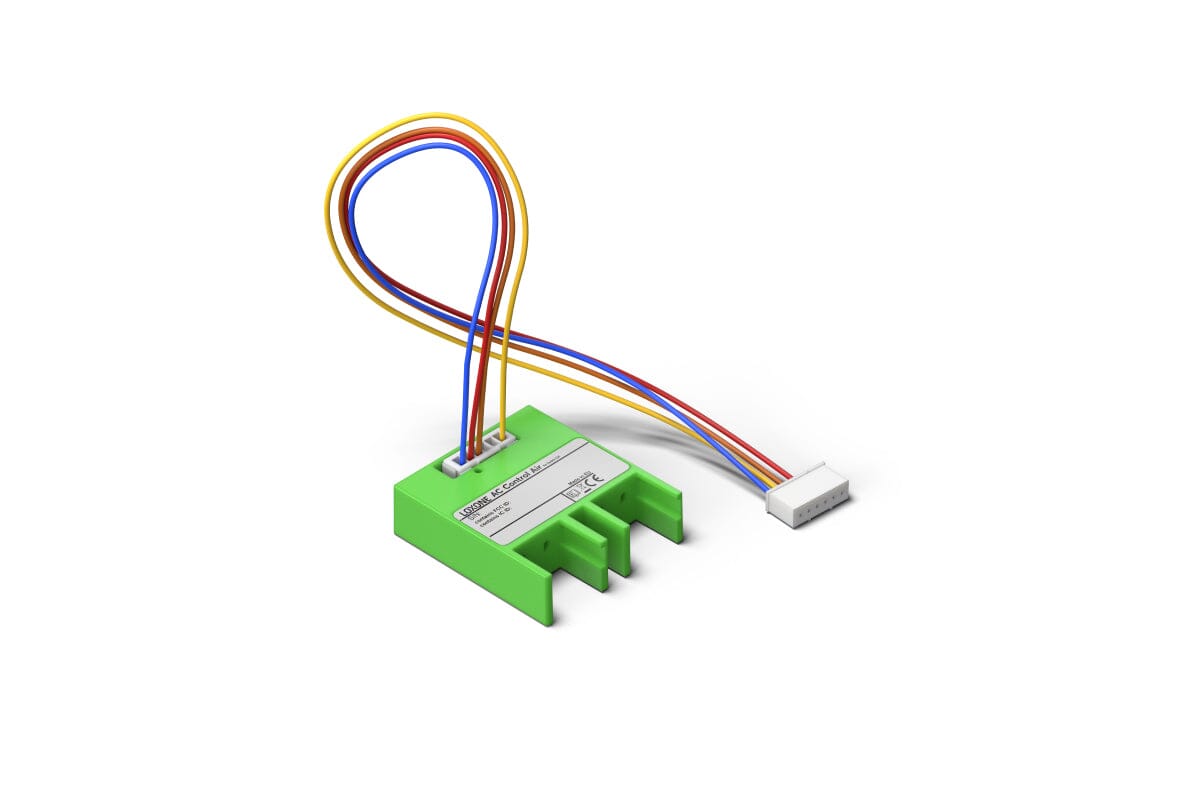

<li><span class="st-menge">1x</span><span class="st-artikel">Anschlusskabel</span></li>
<li><span class="st-menge">1x</span><span class="st-artikel">Beipackfolder</span></li>
</ul>
</div>
