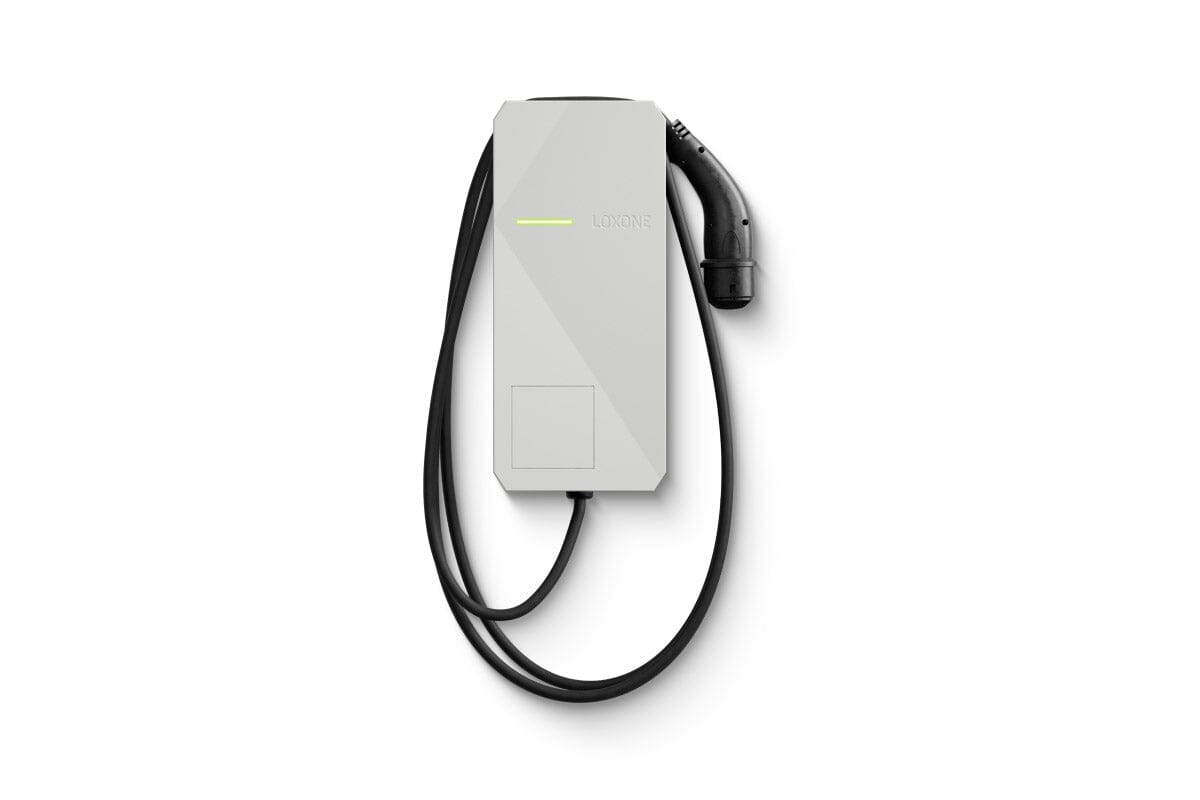

Loxone Wallbox 7,4kW 32A Tree
Die Loxone Wallbox 7,4kW 32A Tree ist die smarte Ladelösung für alle, die ihr Elektrofahrzeug effizient, kostengünstig und nachhaltig laden möchten. Mit einer Ladeleistung von 1,38 bis 7,4 kW und der direkten Integration in das Loxone Energiemanagementsystem über die Tree Schnittstelle wird Ihr Zuhause oder Unternehmen fit für die Mobilität der Zukunft.
Features der Loxone Wallbox 7,4kW 32A Tree
- Dynamisches Laden von 1,38 bis 7,4 kW
- PV-Überschussladen für kostenloses Laden mit Solarstrom
- Optimierung durch variable Stromtarife
- Flotten- & Lastmanagement integriert
- Bis zu 5 frei anpassbare Lademodi
- Nutzeridentifikation & Abrechnung per NFC
- OCPP-fähig für öffentliche Ladesysteme
- Einfache Bedienung via App oder Touch-Geräte
Kosten senken durch intelligentes Laden
Mit der Loxone Wallbox 7,4kW 32A Tree laden Sie Ihr Elektrofahrzeug immer zu den besten Konditionen. Dank variabler Stromtarife entscheidet der Loxone Miniserver, wann Ihr Auto am günstigsten geladen wird. Beispiel: Eine 44 kWh-Ladung kostet abends 16,71 € – nachts hingegen nur 8,50 €.

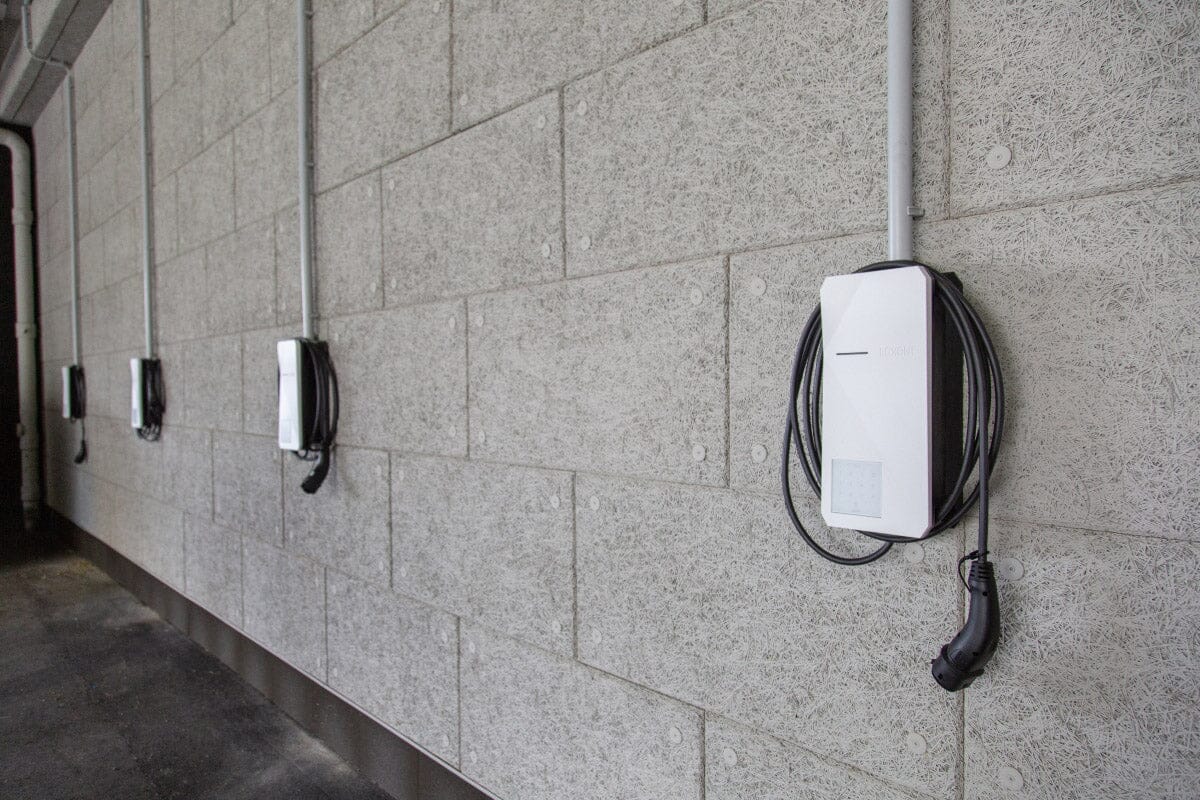

Optimiert für Flotten & Mehrfachnutzung
Ob im Eigenheim, in Tiefgaragen oder in Unternehmen – der integrierte Wallbox Manager verteilt die verfügbare Energie intelligent auf mehrere Ladepunkte. So bleibt der Netzanschluss geschützt und Fahrzeuge können nach Priorität geladen werden.
Flexibel & erweiterbar

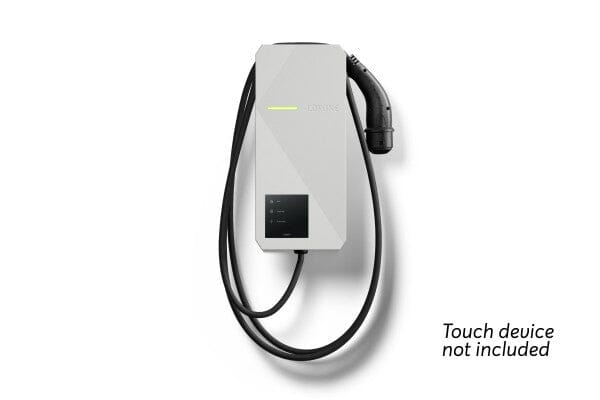

Die Wallbox lässt sich unkompliziert mit weiteren Loxone Komponenten kombinieren: Der NFC Code Touch ermöglicht die Nutzeridentifikation, der Touch Pure Flex die Auswahl der Lademodi, und externe Zähler liefern präzise Abrechnungsdaten. So passen Sie die Ladeinfrastruktur exakt an Ihre Anforderungen an.
Sicher & zukunftssicher
Das integrierte Lastmanagement sorgt dafür, dass Ihr Hausanschluss vor Überlastung geschützt bleibt. Mit dem Energiemanagementsystem von Loxone erfüllen Sie bereits heute die Anforderungen des §14a EnWG. Zusätzlich ist die Loxone Wallbox förderfähig – informieren Sie sich über Zuschüsse bei Ihrer zuständigen Stelle.
Immer im Blick, immer im Griff
Einfache Steuerung per Loxone App, Touch Pure Flex oder NFC Code Touch. Dank Energieflussmonitor, Statistik- und Protokollfunktionen haben Sie Ihre Ladevorgänge stets transparent im Blick. Perfekt für private Nutzer ebenso wie für gewerbliche Ladeinfrastrukturen.
<style>
.meta-spec-table {
width: 100%;
border-collapse: collapse;
font-family: Arial, sans-serif;
font-size: 14px;
}
.meta-spec-table th,
.meta-spec-table td {
border: 1px solid #ccc;
padding: 8px 10px;
vertical-align: top;
text-align: left;
}
.meta-spec-table th {
background-color: #f5f5f5;
font-weight: bold;
width: 35%;
}
.meta-spec-table caption {
font-size: 16px;
font-weight: bold;
margin-bottom: 10px;
text-align: left;
}
.meta-spec-table tr:nth-child(even) {
background-color: #fafafa;
}
</style>
<table class="meta-spec-table">
<caption>Versorgung & Leistung</caption>
<tr>
<th>Nennspannung</th>
<td>
AC Eingang (Netzspannung): 1x 230V, 50–60 Hz<br>
24V DC Eingang: 18–24V
</td>
</tr>
<tr>
<th>Nennstrom</th>
<td>
AC Eingang: 1x 32A<br>
DC Eingang: max. 120 mA
</td>
</tr>
<tr>
<th>Leistungsaufnahme</th>
<td>
AC Eingang: –<br>
DC Eingang: Standby 0,3 W / Laden 1,8 W
</td>
</tr>
<tr>
<th>Sicherheitsanforderung</th>
<td>Jeder Wallbox muss ein 30 mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Elektrische Spezifikationen</caption>
<tr>
<th>Max. Ladeleistung</th>
<td>7,4 kW (1-phasig, 32 A), einstellbar von 1,38 kW bis 7,4 kW</td>
</tr>
<tr>
<th>Ladebetriebsart</th>
<td>Ladebetriebsart 3 (IEC 61851-1)</td>
</tr>
<tr>
<th>Fehlerstromerkennung</th>
<td>Intern, RDC-MD, DC 6 mA (IEC 62955)</td>
</tr>
<tr>
<th>Ladekabel</th>
<td>Typ 2 Stecker (IEC 62196), 5 m Kabel, 3 x 6 mm² + 1 x 0,5 mm²</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Schnittstellen</caption>
<tr>
<th>Loxone Tree</th>
<td>Verbindung mit Miniserver / Tree Extension</td>
</tr>
<tr>
<th>Modbus RTU</th>
<td>
Zum Anschluss von Energiezählern<br>
max. 1 Gerät, max. 3 m Leitungslänge<br>
einstellbare Baudrate & Parität<br>
Datentypen: 16 & 32 bit<br>
min. Abfragezyklus: 0,1 s / 1 s
</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Zertifizierungen & Standards</caption>
<tr>
<th>Zertifizierungen</th>
<td>Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)</td>
</tr>
<tr>
<th>Verschmutzungsgrad</th>
<td>3</td>
</tr>
<tr>
<th>Normen</th>
<td>CE (LVD 2014/35/EU, EMCD 2014/0/EU), IEC 61851-1, IEC 61851-22</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Umgebungsbedingungen</caption>
<tr>
<th>Temperatur</th>
<td>-20 … 50 °C / -4 … 122 °F</td>
</tr>
<tr>
<th>Luftfeuchtigkeit</th>
<td>max. 95 % r. F. (nicht kondensierend)</td>
</tr>
<tr>
<th>Schutzart</th>
<td>IP44 (IEC 60529), IK08 (IEC 62262)</td>
</tr>
<tr>
<th>Schutzklasse</th>
<td>Klasse I</td>
</tr>
<tr>
<th>Betriebshöhe</th>
<td>max. 2000 m</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Installation</caption>
<tr>
<th>Montageart</th>
<td>Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule</td>
</tr>
<tr>
<th>Empfohlene Montagehöhe</th>
<td>Kabelauslass: 132 cm / 52”<br>Oberkante: 165 cm / 65”</td>
</tr>
</table>

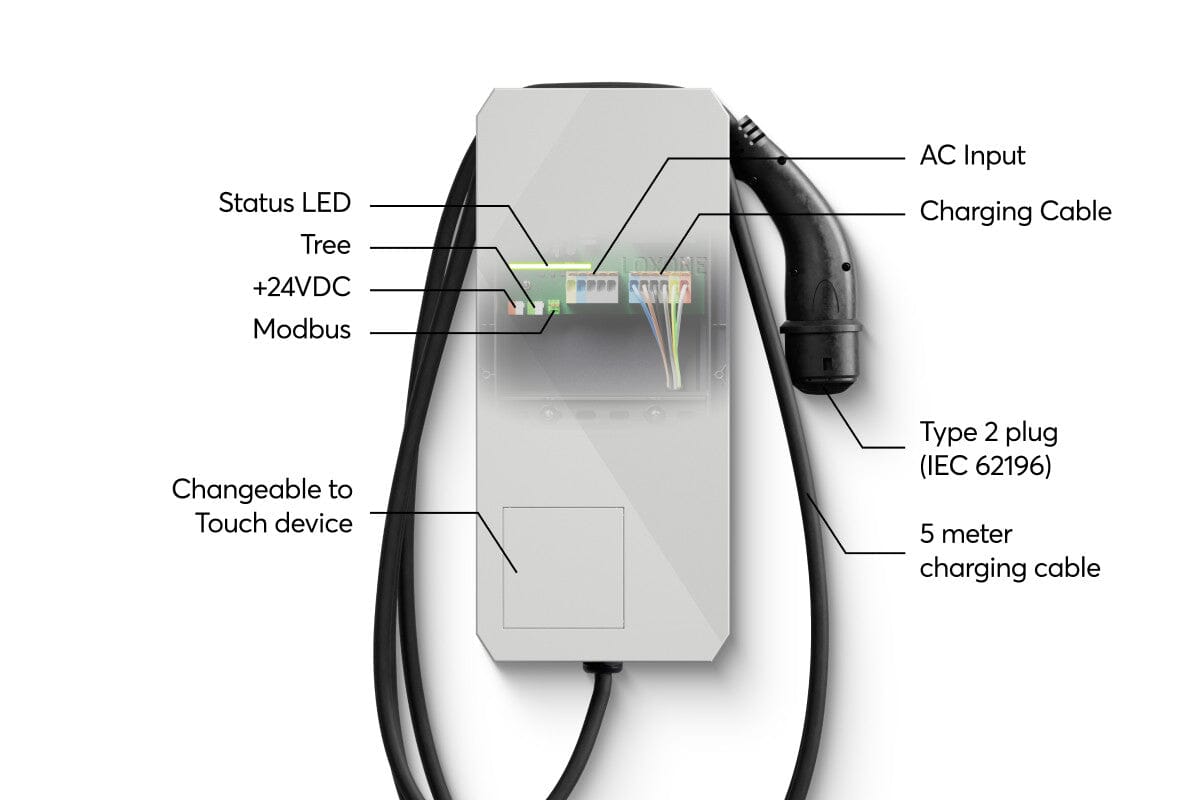

<table class="meta-spec-table">
<caption>Anschlussklemmen</caption>
<tr>
<th>Klemmentyp</th>
<td>
AC Eingang: DG2216V<br>
Ladeausgang: DG2206V<br>
DC Eingang, Loxone Tree: DG220B<br>
Modbus: SPTAF 1
</td>
</tr>
<tr>
<th>Leiterquerschnitt</th>
<td>
AC Eingang: 0,5 … 16 mm² / AWG 20 … 5<br>
Ladeausgang: 0,5 … 6 mm² / AWG 20 … 8<br>
DC Eingang, Loxone Tree: 0,28 … 0,8 mm² / AWG 23 … 18<br>
Modbus: 0,25 … 0,75 mm² / AWG 24 … 16
</td>
</tr>
<tr>
<th>Abisolierlänge</th>
<td>
AC Eingang: 12 mm / 0,47”<br>
Ladeausgang: 12 mm / 0,47”<br>
DC Eingang, Loxone Tree: 5 … 6 mm / 0,2 … 0,24”<br>
Modbus: 8 mm / 0,31”
</td>
</tr>
<tr>
<th>Temperaturbeständigkeit</th>
<td>
AC Eingang: -40 … 105 °C / -40 … 221 °F<br>
Ladeausgang: -40 … 105 °C / -40 … 221 °F<br>
DC Eingang, Loxone Tree: -40 … 105 °C / -40 … 221 °F<br>
Modbus: -60 … 100 °C / -76 … 212 °F
</td>
</tr>
<tr>
<th>Anschlussraum</th>
<td>Hutschiene mit 158 mm / 6,2” Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Produkteigenschaften</caption>
<tr>
<th>Farbe</th>
<td>Gehäuse: RAL 9005, Dekorabdeckung: RAL 9003</td>
</tr>
<tr>
<th>Glanzgrad</th>
<td>Matt</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Gewicht & Abmessungen</caption>
<tr>
<th>Nettogewicht</th>
<td>3,5 kg</td>
</tr>
<tr>
<th>Bruttogewicht</th>
<td>4,8 kg</td>
</tr>
<tr>
<th>Produktmaße</th>
<td>430 x 190 x 130 mm / 16,93 x 7,48 x 5,12” (H x B x T)</td>
</tr>
<tr>
<th>Packmaß</th>
<td>575 x 330 x 155 mm / 22,64 x 12,99 x 6,1” (H x B x T)</td>
</tr>
<tr>
<th>Produktmaßzeichnung</th>
<td>Drawing or Certification</td>
</tr>
</table>
<div>
<p><em><strong>Wallbox 7,4kW 32A Tree Artikel Nr.: 100535</strong></em></p>
<ul>
<li><strong>1x </strong>Wallbox 7,4kW 32A Tree</li>
<li><strong>1x </strong>Blinddeckel</li>
<li><strong>1x </strong>Abdeckung</li>
<li><strong>1x </strong>Transparente Abdeckung</li>
<li><strong>1x </strong>Gehäuse</li>
<li><strong>1x </strong>Montagerahmen</li>
<li><strong>2x </strong>6x28mm Schrauben</li>
<li><strong>6x </strong>4x12mm Schrauben</li>
<li><strong>2x </strong>2,5x10mm Schrauben</li>
<li><strong>1x </strong>5m Ladekabel</li>
<li><strong>1x </strong>Montageanleitung</li>
<li><strong>1x </strong>Folder</li>
</ul>
</div>
<p><em><strong>Wallbox 7,4kW 32A Tree Artikel Nr.: 100535</strong></em></p>
