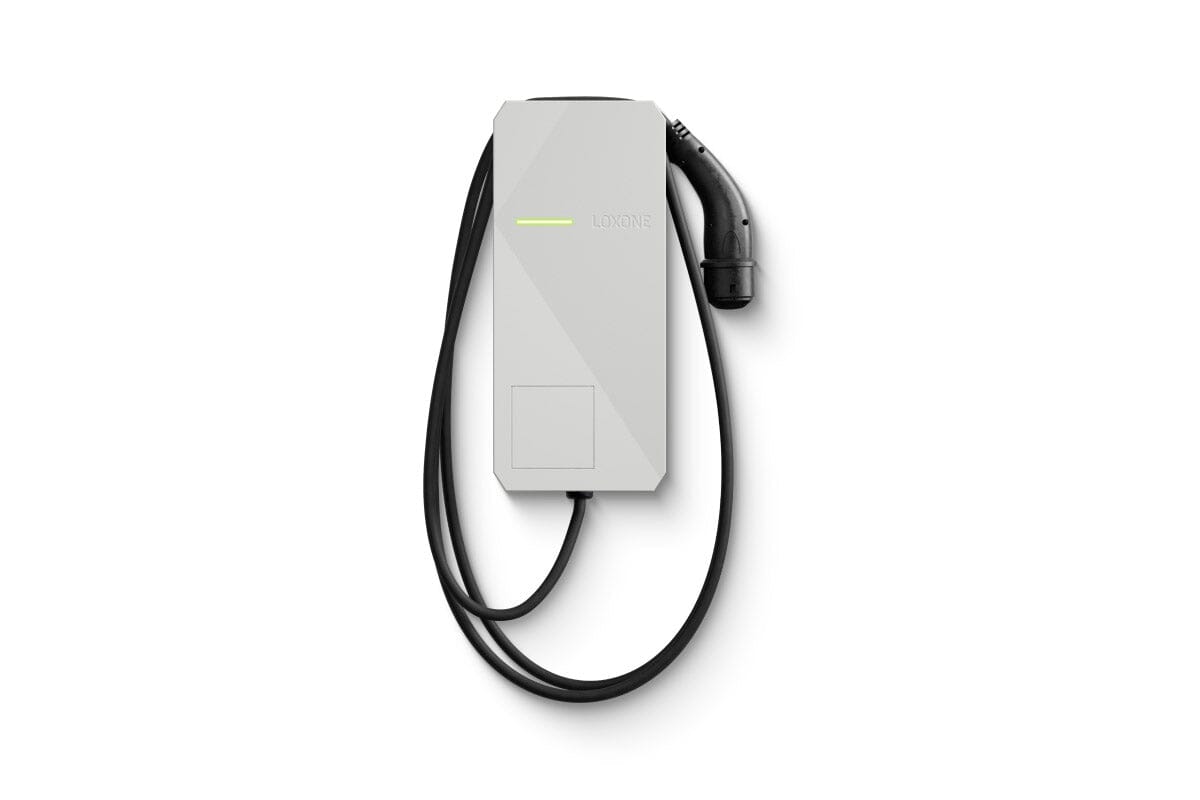

Loxone Wallbox 11kW 16A Tree
Die Loxone Wallbox 11kW 16A Tree ist die smarte Ladestation für Ihr Elektrofahrzeug. Sie ermöglicht dynamisches Laden von 1,38kW bis 11kW und integriert sich nahtlos in das Loxone System über die Tree Technologie. Ob für das private Zuhause, Mehrfamilienhäuser oder gewerbliche Flotten – die Wallbox überzeugt mit maximaler Flexibilität, Effizienz und Zukunftssicherheit.
Features der Loxone Wallbox 11kW 16A Tree
- Dynamisches Laden von 1,38 bis 11kW
- Effizientes PV-Überschussladen für null Stromkosten
- Integration von variablen Stromtarifen für günstiges Laden
- Nutzeridentifikation & Abrechnung per NFC
- Bis zu 5 frei definierbare Lademodi
- Flotten- & Lastmanagement inklusive
- OCPP-fähig – kompatibel mit öffentlichen Ladeinfrastrukturen
- Einfache Bedienung über App oder Touch Geräte
Kostengünstig laden – mit oder ohne PV-Anlage
Die Loxone Wallbox 11kW 16A Tree sorgt dafür, dass Sie immer zu den besten Konditionen laden. Nutzen Sie den kostenlosen PV-Überschuss oder variable Stromtarife und sparen Sie bares Geld – automatisch und ohne zusätzlichen Aufwand. Beispiel: Statt 16,71 € für 44 kWh am Abend bezahlen Sie nachts nur 8,50 €.
Perfekt für Flotten & Mehrfachnutzung

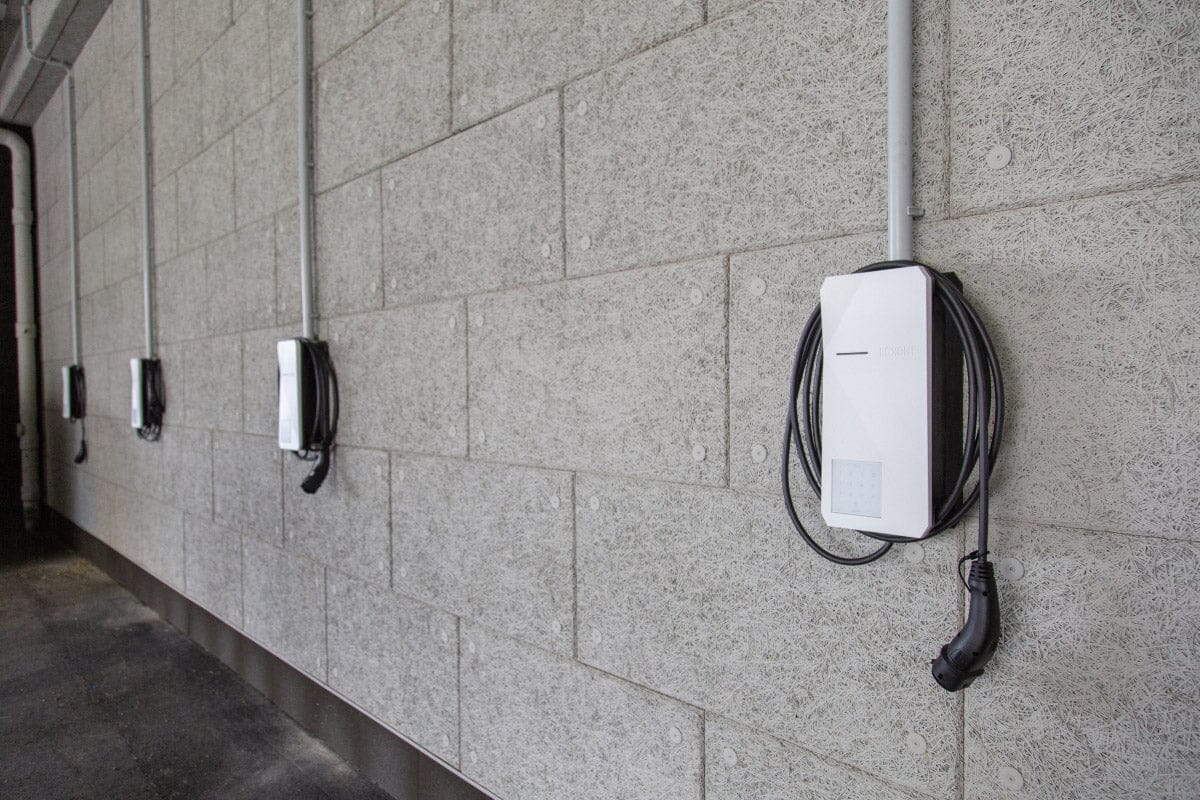

Mit dem Wallbox Manager werden Lasten intelligent auf mehrere Ladepunkte verteilt. So bleibt Ihr Gebäudeanschluss geschützt, während Fahrzeuge je nach Priorität geladen werden – ideal für Firmenflotten, Tiefgaragen oder Mehrfamilienhäuser.
Einfache Bedienung & volle Kontrolle

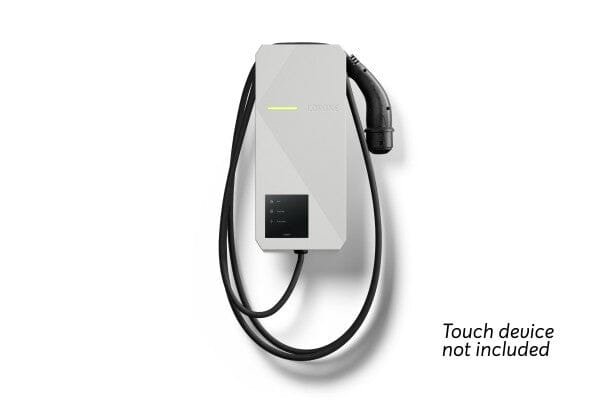

Ob über die Loxone App, den Touch Pure Flex oder den NFC Code Touch – Sie haben Ihre Wallbox jederzeit im Griff. Visualisieren Sie Energieflüsse, wählen Sie individuelle Lademodi und behalten Sie jederzeit Kosten und Verbrauch im Blick.
Abrechnung & öffentliche Nutzung
Mit passendem Zähler und NFC Code Touch können Ladevorgänge präzise protokolliert und abgerechnet werden – standortübergreifend dank Exosphere. Zusätzlich unterstützt die Wallbox OCPP, sodass auch öffentliches Laden oder Ad-hoc-Laden per QR-Code problemlos möglich ist.
Zukunftssicher & förderfähig
Dank integriertem Lastmanagement erfüllt die Wallbox die Anforderungen des §14a EnWG. Sie ist förderfähig und stellt sicher, dass Ihr Elektrofahrzeug auch in Zukunft effizient, günstig und gesetzeskonform geladen wird.
<style>
.meta-spec-table {
width: 100%;
border-collapse: collapse;
font-family: Arial, sans-serif;
font-size: 14px;
}
.meta-spec-table th,
.meta-spec-table td {
border: 1px solid #ccc;
padding: 8px 10px;
vertical-align: top;
text-align: left;
}
.meta-spec-table th {
background-color: #f5f5f5;
font-weight: bold;
width: 35%;
}
.meta-spec-table caption {
font-size: 16px;
font-weight: bold;
margin-bottom: 10px;
text-align: left;
}
.meta-spec-table tr:nth-child(even) {
background-color: #fafafa;
}
</style>
<table class="meta-spec-table">
<caption>Versorgung & Leistung</caption>
<tr>
<th>Nennspannung</th>
<td>
AC-Eingang (Netzspannung): 3x 230/400V oder 1x 230V, 50–60 Hz<br>
24V DC Eingang: 18–24V
</td>
</tr>
<tr>
<th>Nennstrom</th>
<td>
AC-Eingang: 3x 16A oder 1x 16A<br>
24V DC Eingang: max. 400 mA
</td>
</tr>
<tr>
<th>Leistungsaufnahme</th>
<td>
AC-Eingang: –<br>
24V DC Eingang: Standby: 0,3 W / Laden: 3 W
</td>
</tr>
<tr>
<th>Sicherheitsanforderung</th>
<td>Jeder Wallbox muss ein 30 mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Laden</caption>
<tr>
<th>Max. Ladeleistung</th>
<td>
11 kW (3-phasig, 16 A)<br>
3,7 kW (1-phasig, 16 A)<br>
einstellbar von 1,38 kW bis 3,7 / 11 kW
</td>
</tr>
<tr>
<th>Ladebetriebsart</th>
<td>Ladebetriebsart 3 (IEC 61851-1)</td>
</tr>
<tr>
<th>Fehlerstromerkennung</th>
<td>Intern, RDC-MD, DC 6 mA (IEC 62955)</td>
</tr>
<tr>
<th>Ladekabel</th>
<td>Typ 2 Stecker (IEC 62196), 5 m Kabel, 5 x 4 mm² + 1 x 0,5 mm²</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Schnittstellen</caption>
<tr>
<th>Modbus RTU</th>
<td>
max. 1 Gerät, max. 3 m Leitungslänge<br>
einstellbare Baudrate & Parität<br>
Datentypen: 16 & 32 bit<br>
min. Abfragezyklus: 0,1 s / 1 s
</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Zertifizierungen & Standards</caption>
<tr>
<th>Zertifizierungen</th>
<td>Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)</td>
</tr>
<tr>
<th>Verschmutzungsgrad</th>
<td>3</td>
</tr>
<tr>
<th>Normen</th>
<td>CE (LVD 2014/35/EU, EMCD 2014/0/EU), IEC 61851-1, IEC 61851-22</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Umgebungsbedingungen</caption>
<tr>
<th>Temperatur</th>
<td>-20 … 50 °C / -4 … 122 °F</td>
</tr>
<tr>
<th>Luftfeuchtigkeit</th>
<td>max. 95 % r. F. (nicht kondensierend)</td>
</tr>
<tr>
<th>Schutzart</th>
<td>IP44 (IEC 60529), IK08 (IEC 62262)</td>
</tr>
<tr>
<th>Schutzklasse</th>
<td>Klasse I</td>
</tr>
<tr>
<th>Betriebshöhe</th>
<td>max. 2000 m</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Installation</caption>
<tr>
<th>Montageart</th>
<td>Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule</td>
</tr>
<tr>
<th>Empfohlene Montagehöhe</th>
<td>Kabelauslass: 132 cm / 52”<br>Oberkante: 165 cm / 65”</td>
</tr>
</table>
<table class="meta-spec-table">

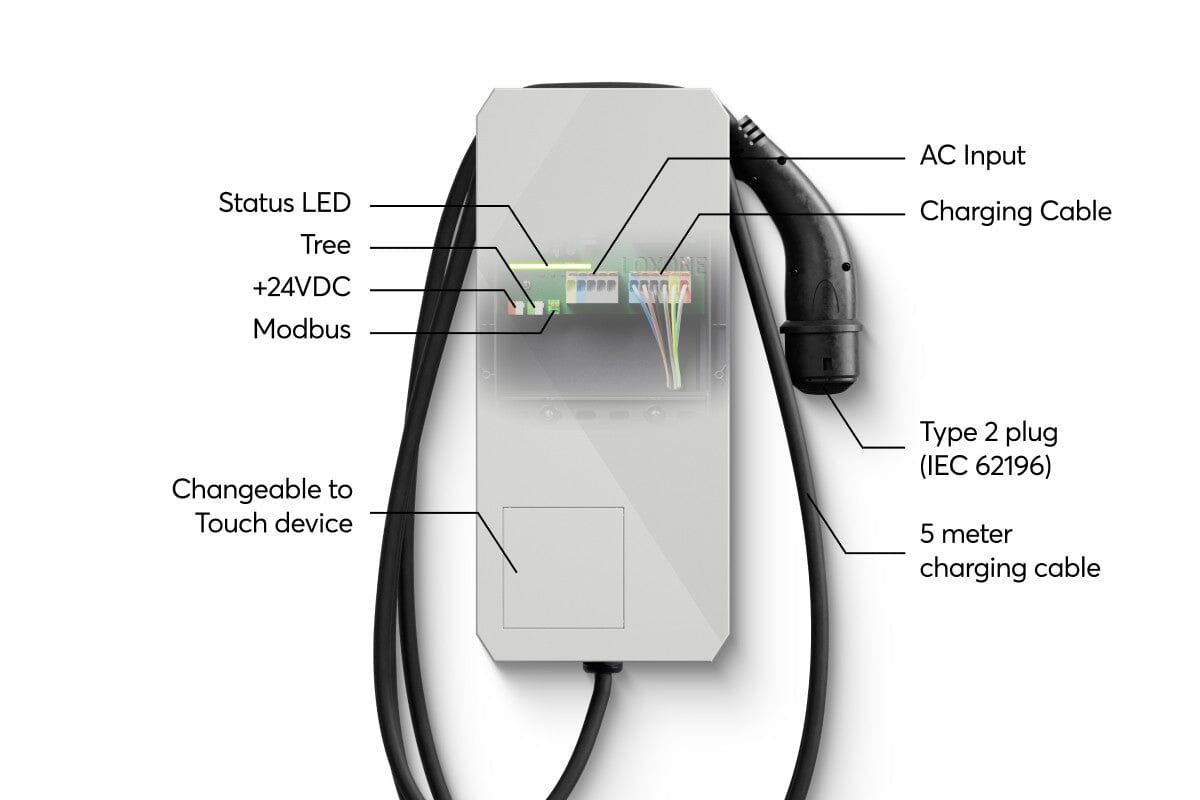

<caption>Anschlussklemmen</caption>
<tr>
<th>Klemmentyp</th>
<td>
AC-Eingang, Ladeausgang: DG2206V<br>
DC-Eingang, Loxone Tree: DG220B<br>
Modbus: SPTAF 1
</td>
</tr>
<tr>
<th>Leiterquerschnitt</th>
<td>
AC-Eingang, Ladeausgang: 0,5 … 6 mm² / AWG 20 … 8<br>
DC-Eingang, Loxone Tree: 0,28 … 0,8 mm² / AWG 23 … 18<br>
Modbus: 0,25 … 0,75 mm² / AWG 24 … 16
</td>
</tr>
<tr>
<th>Abisolierlänge</th>
<td>
AC-Eingang, Ladeausgang: 12 mm / 0,47”<br>
DC-Eingang, Loxone Tree: 5 … 6 mm / 0,2 … 0,24”<br>
Modbus: 8 mm / 0,31”
</td>
</tr>
<tr>
<th>Temperaturbeständigkeit</th>
<td>
AC-Eingang, Ladeausgang: -40 … 105 °C / -40 … 221 °F<br>
DC-Eingang, Loxone Tree: -40 … 105 °C / -40 … 221 °F<br>
Modbus: -60 … 100 °C / -76 … 212 °F
</td>
</tr>
<tr>
<th>Anschlussraum</th>
<td>Hutschiene mit 158 mm / 6,2” Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Produkteigenschaften</caption>
<tr>
<th>Farbe</th>
<td>Gehäuse: RAL 9005, Dekorabdeckung: RAL 9003</td>
</tr>
<tr>
<th>Glanzgrad</th>
<td>Matt</td>
</tr>
</table>
<table class="meta-spec-table">
<caption>Gewicht & Abmessungen</caption>
<tr>
<th>Nettogewicht</th>
<td>3,5 kg</td>
</tr>
<tr>
<th>Bruttogewicht</th>
<td>4,8 kg</td>
</tr>
<tr>
<th>Produktmaße</th>
<td>430 x 190 x 130 mm / 16,93 x 7,48 x 5,12” (H x B x T)</td>
</tr>
<tr>
<th>Packmaß</th>
<td>575 x 330 x 155 mm / 22,64 x 12,99 x 6,1” (H x B x T)</td>
</tr>
<tr>
<th>Produktmaßzeichnung</th>
<td>Drawing or Certification</td>
</tr>
</table>
<div>
<p><em><strong>Wallbox 11kW 16A Tree Artikel Nr.: 100526</strong></em></p>
</div>
<ul>
<li>
<div><strong>1x </strong>Wallbox 11kW 16A Tree</div>
</li>
<li>
<div><strong>1x </strong>Blinddeckel</div>
</li>
<li>
<div><strong>1x </strong>Abdeckung</div>
</li>
<li>
<div><strong>1x </strong>Transparente Abdeckung</div>
</li>
<li>
<div><strong>1x </strong>Gehäuse</div>
</li>
<li>
<div><strong>1x </strong>Montagerahmen</div>
</li>
<li>
<div><strong>2x </strong>6x28mm Schrauben</div>
</li>
<li>
<div><strong>6x </strong>4x12mm Schrauben</div>
</li>
<li>
<div><strong>2x </strong>2,5x10mm Schrauben</div>
</li>
<li>
<div><strong>1x </strong>5m Ladekabel</div>
</li>
<li>
<div><strong>1x </strong>Montageanleitung</div>
</li>
<li>
<div><strong>1x </strong>Folder</div>
</li>
</ul>
<div>
<p><em><strong>Wallbox 11kW 16A Tree Artikel Nr.: 100526</strong></em></p>
</div>
<ul>
<li><a tabindex="0" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Energy/100526%20-%20Wallbox%2011kW%2016A%20Tree/Specifications/100526%20-%20Folder.pdf?v=1756286677573" target="_blank" rel="noopener" aria-disabled="false" data-lf-fd-inspected-jmvz8gnjzy5a2pod="true">Folder</a></li>
<li><a tabindex="0" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Energy/100526%20-%20Wallbox%2011kW%2016A%20Tree/Specifications/InstallationInstructions_Wallbox11kW16ATree_100526.pdf?v=1756286677573" target="_blank" rel="noopener" aria-disabled="false" data-lf-fd-inspected-jmvz8gnjzy5a2pod="true">Installation Instructions</a></li>
<li><a tabindex="0" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Energy/100526%20-%20Wallbox%2011kW%2016A%20Tree/Specifications/CEEU_Wallbox11kW16ATree_100526.pdf?v=1756286677573" target="_blank" rel="noopener" aria-disabled="false" data-lf-fd-inspected-jmvz8gnjzy5a2pod="true">Declaration of Conformity</a></li>
<li><a tabindex="0" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Energy/100526%20-%20Wallbox%2011kW%2016A%20Tree/Specifications/CECZ_Wallbox11kW16ATree_100526.pdf?v=1756286677573" target="_blank" rel="noopener" aria-disabled="false" data-lf-fd-inspected-jmvz8gnjzy5a2pod="true">Declaration of Conformity CZ</a></li>
<li><a tabindex="0" href="https://www.loxone.com/dede/kb/wallbox-tree/" target="_blank" rel="noopener" aria-disabled="false">Documentation ↗</a></li>
<li><a tabindex="0" href="https://pim.loxone.com/datasheet/100526-wallbox-11kw-16a-tree" target="_blank" rel="noopener" aria-disabled="false">Datasheet</a></li>
</ul>
<p><strong>Sicherheitsinformationen:</strong></p>
<ul class="wp-block-list">
<li>Lesen Sie die Gebrauchsanweisung vor der Verwendung</li>
</ul>
<p><strong>Herstellerinformationen:</strong></p>
<ul class="wp-block-list">
<li><strong>Hersteller: </strong>Loxone Eleectronics GmbH</li>
<li><strong>Adresse:</strong> Smart Home 1, 4154 Kollerschlag Österreich</li>
<li><strong>E-Mail: </strong><a href="mailto:office@loxone.com">office@loxone.com</a></li>
</ul>
