Loxone Energiezähler für 40mA Stromwandler Tree Smart Home Loxone Energiezähler für 40mA Stromwandler Tree Smart Home

Loxone Energiezähler für 40mA Stromwandler Tree

Nicht verfügbar
Artikelnummer: 100694
Normaler Preis €177,31 | Spare €-177,31 (Liquid error (sections/product-template line 192): divided by 0%)
/
inkl. MwSt. Versand wird an der Kasse berechnet.
Zur Wunschliste hinzufügen Lieferung & Rücksendung Anfrage
American Express Apple Pay Google Pay PayPal Mastercard Maestro Visa Shop Pay Union Pay

Erwartete Lieferung zwischen und .

0

Loxone Energiezähler für 40mA Stromwandler Tree

Loxone Energiezähler für 40mA Stromwandler Tree

Wenn Sie vermuten, dass eines der bei uns gekauften Produkte defekt ist, schreiben Sie bitte eine E-Mail an regelshop@ram-group.com mit dem Betreff „Support [BESTELLNUMMRER]“. Wir nehmen Ihre Reklamation entgegen und teilen Ihnen die weitere Vorgehensweise mit.

Bitte senden Sie uns keine Artikel unaufgefordert zurück. Eine Rücksendung kann nur nach Bestätigung via E-Mail seitens Regelshop.de erfolgen.

Die Rücksendeadresse kann je nach Artikel variieren. Sie wird Ihnen vom Support mitgeteilt.

Für Rücksendungen ohne Reklamationsnummer und vorherige E-Mail wird eine Bearbeitungspauschale von € 20,-erhoben.

Zusätzlich berechnen wir in folgenden Fällen eine Überprüfungspauschale von EUR 20,- pro Gerät:



  • Geräte mit Schäden, die nicht von der Garantie gedeckt sind.
  • Geräte, die sich nicht mehr innerhalb der Garantiezeit befinden.
  • Geräte, die keinen Fehler aufweisen.
  • Artikel, die innerhalb von 14 Tagen zurückgegeben werden, jedoch deutliche Gebrauchsspuren oder Beschädigungen an der Verpackung aufweisen.



Wir behalten uns vor, Rücksendungen ohne Ticketnummer unbearbeitet an den Absender zurückzusenden.

Bitte verpacken Sie die Ware ordnungsgemäß, idealerweise in der ursprünglich gelieferten Verpackung. Senden Sie das ausreichend frankierte und gut verpackte Paket an die vom Support mitgeteilte Adresse.  Unfreie oder nicht ausreichend frankierte Pakete können nicht angenommen werden.

Bitte legen Sie bei jeder Rücksendung eine Rechnungskopie, eine Kopie der Bestellbestätigung oder eine Kopie des Lieferscheins als Garantie- bzw. Gewährleistungsnachweis bei.

Allgemeiner Hinweis zum Wertverlust

Prüfung der Ware vs. Nutzung

Verbraucher dürfen die Ware prüfen, wie sie es in einem Ladengeschäft tun könnten. Eine bloße Inaugenscheinnahme und eine einfache Prüfung, sind erlaubt und lösen keinen Wertersatz aus.

Beispiel: Montieren und anschließende Demontieren geht jedoch über diese Prüfung hinaus, weil es den Artikel gebrauchter erscheinen lässt oder seine Neuwertigkeit beeinträchtigt.

Höhe des Wertersatzes

Der Wertverlust, den wir geltend machen, richtet sich nach der Minderung des Marktwerts des Artikels aufgrund der Nutzung. In der Praxis bedeutet das, dass wir den Betrag festlegen nach Abnutzung. Der Betrag wird oft individuell beurteilt.

Ein Beispiel hierfür wäre die Reinigung und Funktion Prüfung der Komponenten welches mit einem Pauschalpreis von 3-10% des Artikel veranschlagt wird, bei nicht entfernbaren Spuren werden mindestens 10% veranschlagt.

Beschreibung

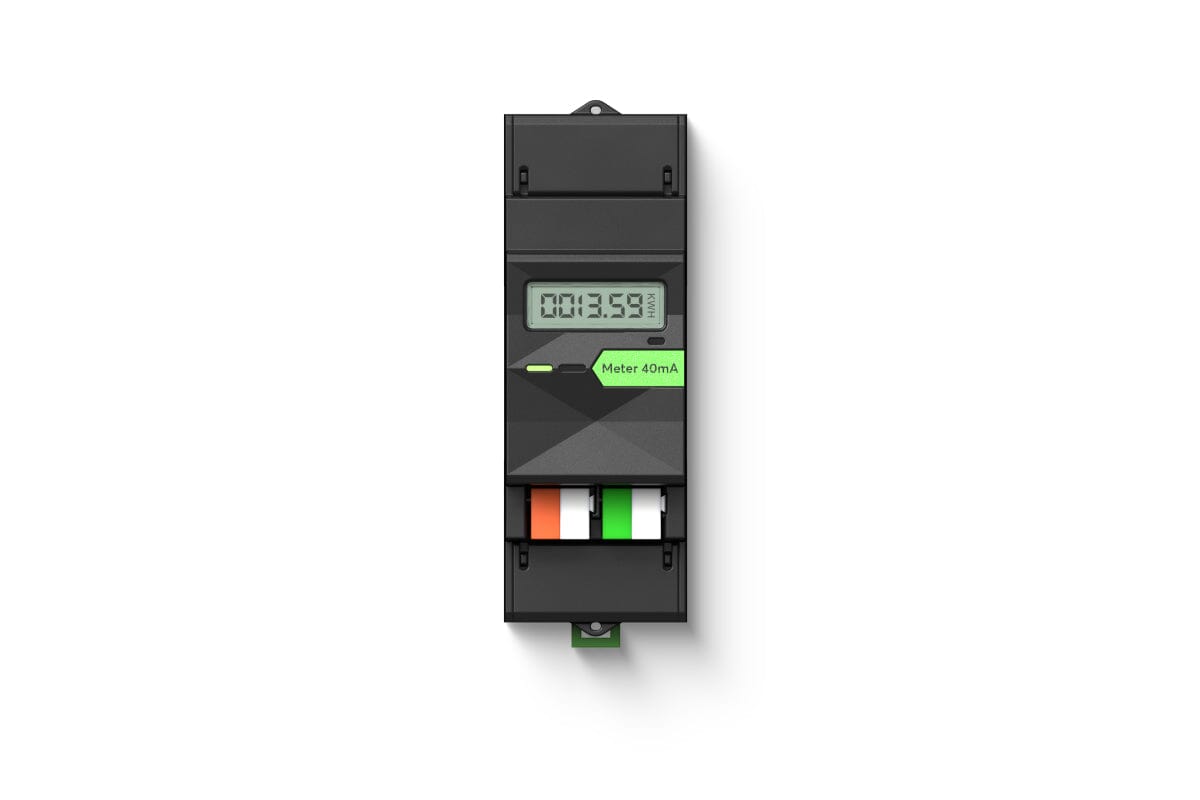

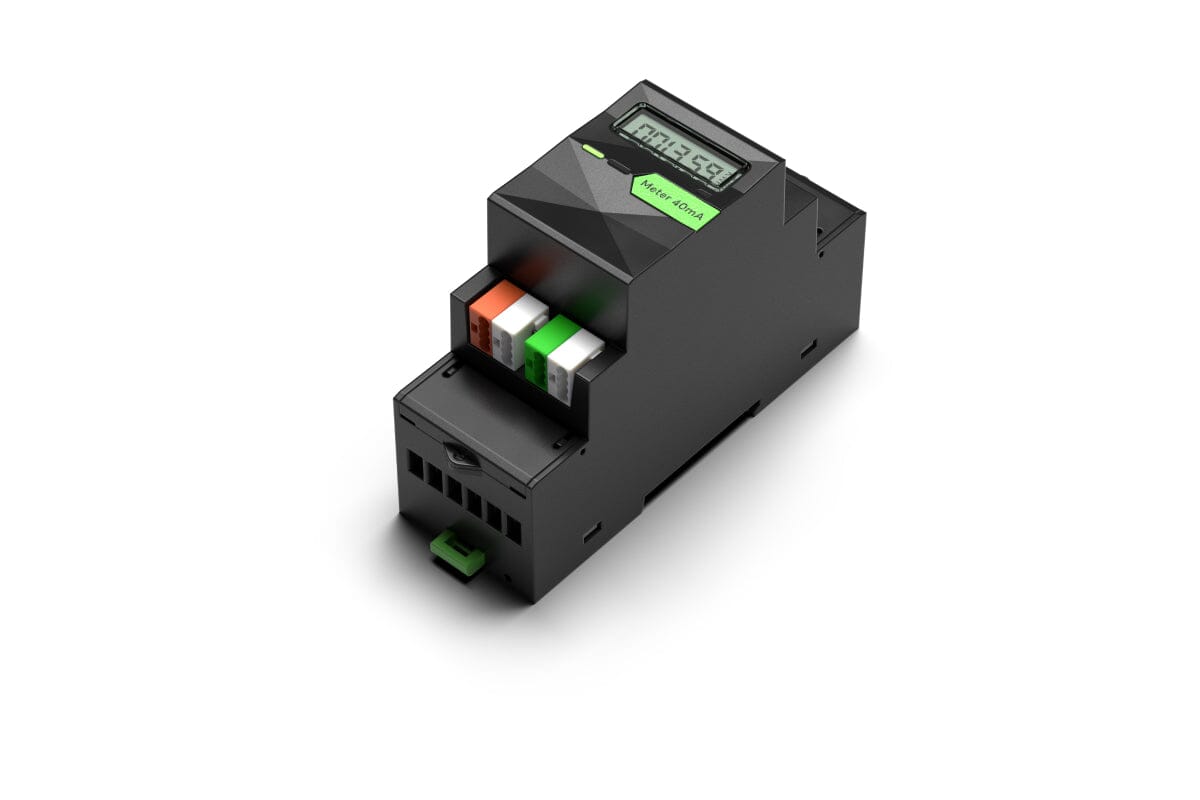

Loxone Energiezähler für 40mA Stromwandler Tree

Der Loxone Energiezähler für 40mA Stromwandler Tree ist ein kompakter, MID-zertifizierter Energiezähler zur Hutschienenmontage. Mit drei externen 40-mA-Stromwandlern ermöglicht er präzise, bidirektionale Messungen und liefert Live-Daten für effizientes Energiemanagement – perfekt für Wohngebäude, Gewerbeobjekte und smarte Energiesysteme.

Features des Loxone Energiezähler für 40mA Stromwandler Tree

  • Einfache Einrichtung dank Tree-Technologie – keine Modbus-Konfiguration notwendig
  • MID-zertifiziert & ANSI Genauigkeitsklasse 0,5
  • Kompaktes Design: nur 2 Teilungseinheiten
  • Bidirektionale Energiemessung für maximale Transparenz
  • Sekundengenaue Live-Messwerte – erfasst selbst Lastspitzen
  • Integrierte Anzeige von Leistung und Gesamtzählerstand
  • Doppelte DC/AC-Spannungsversorgung für Ausfallsicherheit
  • Flexible Auswahl an Stromwandlern: 5–9999 A konfigurierbar

Nahtlos in Ihr Energiemanagement integriert

Mit der direkten Integration über die Tree-Schnittstelle sparen Sie Zeit und Aufwand – ganz ohne Modbus-Programmierung. So wird der Loxone Energiezähler für 40mA Stromwandler Tree schnell zum Herzstück Ihres intelligenten Energiemanagements.

Präzise Messungen in Echtzeit

Sekundengenaue Aktualisierungen erfassen auch kurze Lastspitzen. Damit haben Sie jederzeit volle Transparenz über Energieflüsse in Ihrem Gebäude – für eine effiziente Steuerung und Kostenoptimierung.

Sicherheit inklusive

Dank doppelter Spannungsversorgung erkennt der Energiezähler Netzausfälle sofort und garantiert eine zuverlässige Datenerfassung. So bleiben Ihre Energiemesswerte jederzeit aktuell und verlässlich.

Flexibilität für jede Installation

Die konfigurierbaren Primärströme von 5 bis 9999 A machen den Zähler extrem vielseitig. Ganz gleich, ob kleines Wohnhaus oder großes Gewerbeobjekt – der Energiezähler passt sich individuell an Ihre Anforderungen an.

Stellen Sie sich vor: Sie sehen in Echtzeit, wann Ihr Gebäude am meisten Energie verbraucht, und können direkt reagieren – zum Beispiel durch gezielte Lastverschiebung oder Nutzung von PV-Überschüssen. Der Loxone Energiezähler für 40mA Stromwandler Tree macht’s möglich.

Technische Details

<style>
.meta-spec-table {
width: 100%;
border-collapse: collapse;
font-family: Arial, sans-serif;
font-size: 14px;
}
.meta-spec-table th,
.meta-spec-table td {
border: 1px solid #ccc;
padding: 8px 10px;
vertical-align: top;
text-align: left;
}
.meta-spec-table th {
background-color: #f5f5f5;
font-weight: bold;
width: 35%;
}
.meta-spec-table caption {
font-size: 16px;
font-weight: bold;
margin-bottom: 10px;
text-align: left;
}
.meta-spec-table tr:nth-child(even) {
background-color: #fafafa;
}
</style>

<table class="meta-spec-table">
<caption>Versorgung &amp; Leistung</caption>
<tr>
<th>Spannung</th>
<td>
AC / Spannungseingänge (Netz): 100 ... 480 VAC, 50/60 Hz<br>
24 VDC Eingang<br>
10 ... 30 VDC
</td>
</tr>
<tr>
<th>Strom</th>
<td>
AC / Spannungseingänge (Netz): max. 48 mA (pro Phase)<br>
24 VDC Eingang: 8 mA
</td>
</tr>
<tr>
<th>Leistungsaufnahme</th>
<td>
AC / Spannungseingänge (Netz): ≤ 0,6 W<br>
24 VDC Eingang: &lt; 0,2 W
</td>
</tr>
<tr>
<th>Verlustleistung bei max. Last</th>
<td>
AC / Spannungseingänge (Netz): ≤ 2 W<br>
24 VDC Eingang: 0,3 W
</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Messbereich</caption>
<tr>
<th>Leistung</th>
<td>0,01 … 999,9 kW / kVAr / kVA, Genauigkeit: ± 1 %</td>
</tr>
<tr>
<th>Energie</th>
<td>0 … 999999 kWh / kVArh (Verbrauch &amp; Lieferung), Genauigkeit: Klasse 2 IEC 62053, Klasse C EN 50470</td>
</tr>
<tr>
<th>Spannung</th>
<td>100 … 277 VAC, Genauigkeit: ± 0,5 %</td>
</tr>
<tr>
<th>Strom</th>
<td>0,4 … 48 mA, Genauigkeit: ± 0,5 %</td>
</tr>
<tr>
<th>Frequenz</th>
<td>45 … 60 Hz, Genauigkeit: ± 0,2 %</td>
</tr>
<tr>
<th>Unterstützter Primärstrom</th>
<td>5 … 9999 A</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Betriebsbedingungen gemäß MID 2014/32/EU Anhang V</caption>
<tr>
<th>Spannung</th>
<td>Un: 3x230 / 400 VAC, ± 20 %</td>
</tr>
<tr>
<th>Strom</th>
<td>Imin: 0,4 mA / Iref: 40 mA / Imax: 48 mA</td>
</tr>
<tr>
<th>Frequenz</th>
<td>fn: 50 Hz, ± 2 %</td>
</tr>
<tr>
<th>Leistungsfaktor</th>
<td>cos φ: 0,5 induktiv … 0,8 kapazitiv</td>
</tr>
<tr>
<th>Genauigkeit (Energie)</th>
<td>Klasse C (0,5 %, @ +5 °C … +30 °C)</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Schnittstellen</caption>
<tr>
<th>Loxone Tree</th>
<td>Verbindung mit Miniserver / Tree Extension</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Umgebungsbedingungen</caption>
<tr>
<th>Temperatur</th>
<td>-40 … 70 °C / -40 … 158 °F</td>
</tr>
<tr>
<th>Luftfeuchtigkeit</th>
<td>max. 90 % r. F. (nicht kondensierend)</td>
</tr>
<tr>
<th>Schutzart</th>
<td>IP20</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Anschlussklemmen</caption>
<tr>
<th>Klemmentyp</th>
<td>
Strom- &amp; Spannungseingänge: - <br>
24 VDC &amp; Loxone Tree: DG220B
</td>
</tr>
<tr>
<th>Leiterquerschnitt</th>
<td>
0,5 … 1,5 mm² / AWG 22 … 14 (Aderendhülsen erforderlich für feindrähtige Leiter)<br>
0,28 … 0,8 mm² / AWG 23 … 18
</td>
</tr>
<tr>
<th>Abisolierlänge</th>
<td>6 … 7 mm / 0,24 … 0,28”<br>5 … 6 mm / 0,2 … 0,24”</td>
</tr>
<tr>
<th>Anzugsdrehmoment</th>
<td>0,6 Nm / 0,44 lbf·ft</td>
</tr>
<tr>
<th>Temperaturbeständigkeit</th>
<td>-40 … 70 °C / -40 … 158 °F<br>-40 … 105 °C / -40 … 221 °F</td>
</tr>
<tr>
<th>Schlitzschraubendreher</th>
<td>0,5 × 3,5 mm</td>
</tr>
<tr>
<th>Anschlussplan</th>
<td>Drawing or Certification</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Produkteigenschaften</caption>
<tr>
<th>Montageart</th>
<td>Hutschiene nach EN50022, 35 mm</td>
</tr>
<tr>
<th>Farbe</th>
<td>Schwarz: RAL 9005</td>
</tr>
<tr>
<th>Glanzgrad</th>
<td>Matt</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Gewicht &amp; Abmessungen</caption>
<tr>
<th>Nettogewicht</th>
<td>145 g</td>
</tr>
<tr>
<th>Bruttogewicht</th>
<td>167 g</td>
</tr>
<tr>
<th>Produktmaße</th>
<td>36 x 100 x 66 mm / 2,83 x 3,64 x 2,60" (L x B x H), 2 TE</td>
</tr>
<tr>
<th>Packmaß</th>
<td>120 x 70 x 40 mm / 4,72 x 2,76 x 1,57" (L x B x H)</td>
</tr>
<tr>
<th>Produktmaßzeichnung</th>
<td>Drawing or Certification</td>
</tr>
</table>

<table class="meta-spec-table">
<caption>Zertifizierungen &amp; Standards</caption>
<tr>
<th>Genauigkeitsklasse</th>
<td>0,5</td>
</tr>
<tr>
<th>MID-Zertifizierung</th>
<td>Zertifizierung ausstehend; wird abgeschlossen, bevor die Auslieferung startet</td>
</tr>
</table>

Lieferumfang

<p><em><strong>Energiez&auml;hler f&uuml;r 40mA Stromwandler Tree Artikel Nr.: 100694</strong></em></p>
<ul>
<li><strong>1x </strong>Energiez&auml;hler f&uuml;r 40mA Stromwandler Tree</li>
<li><strong>1x&nbsp;</strong>Folder</li>
</ul>

Downloads

<p><em><strong>Energiez&auml;hler f&uuml;r 40mA Stromwandler Tree Artikel Nr.: 100694</strong></em></p>
<ul>
<li><a tabindex="0" href="https://pim.loxone.com//01%20Product%20Data/01%20Products/Energy/100694%20-%20Energy%20Meter%20for%2040mA%20CTs%20Tree/Specifications/Folder_EnergyMeter40mACTTree_100694.pdf?v=1756220076434" target="_blank" rel="noopener" aria-disabled="false" data-lf-fd-inspected-jmvz8gnjzy5a2pod="true">Folder</a></li>
<li><a tabindex="0" href="https://pim.loxone.com/datasheet/100694-energy-meter-for-40mA-ct-tree" target="_blank" rel="noopener" aria-disabled="false">Datasheet</a></li>
</ul>
